Hydraulikzylinder

Kolbenstangeneinfachwirkenddoppeltwirkend

Produktübersicht

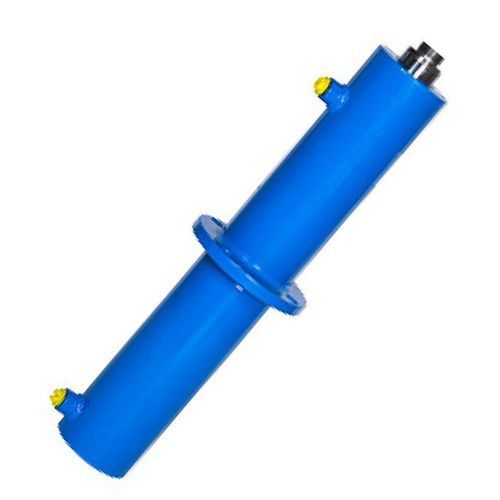

Der Hydraulikzylinder mit Mittel-Flansch ist ein platzsparender Stellantrieb, der eine stabile zentrale Befestigung ermöglicht. Aufgrund seiner Belastbarkeit eignet sich das kompakte Mittel-Flansch-Hydraulikzylinder-Design besonders für OEMs und mobile Maschinen, die präzise lineare Kraft benötigen. Der Mittel-Flansch sitzt in der Mitte des Zylinderrohrs und sorgt für eine gleichmäßige Kraftverteilung, exakte axiale Ausrichtung und hohe Stabilität in dynamischen Anwendungen.

Modell / Marke

• Modell: Flange Type
• Marke: EAST AI

Detaillierte Beschreibung
Der Mittel-Flansch ermöglicht die sichere Befestigung des Zylinders in seiner Mitte, während der Kolben symmetrisch auf beiden Seiten aus- und einfährt. Besonders geeignet für mobile Geräte wie Hebebühnen, fahrzeugmontierte Systeme und Baumaschinen, bei denen Platzersparnis und zentrale Steuerung wichtig sind. Das kompakte Design erlaubt den horizontalen oder vertikalen Einbau in beengten Verhältnissen. Verfügbar als Einfachwirkend oder Doppelwirkend für lange Lebensdauer und gleichmäßige Leistung unter Dauerlast.

Hauptmerkmale

• Zentralisierte Lastverteilung
  Die Mittel-Flansch-Konstruktion verteilt die mechanische Last gleichmäßig und reduziert Biegebeanspruchungen an den Enden.
• Platzsparende Konfiguration
  Die Flanschmontage in der Mitte des Körpers unterstützt enge Einbausituationen in kompakten Systemen.
• Symmetrische Hubbewegung
  Ideal für präzise Steuerung in mobilen Geräten wie Kippanhängern oder Stabilisatoren.
• Stabile Befestigung
  Der Mittel-Flansch verhindert Vibrationen und Seitenlasten, sorgt für einen ruhigen Betrieb und verringert Komponentenverschleiß.
• Anpassbare Maße
  Bore, Hub, Gewinde und Anschlussrichtung können an Systemanforderungen angepasst werden.

Einsatzbereiche

• Mobile Hebebühnen
• Fahrzeugmontierte Kräne und Stabilisatoren
• Walzen und Asphaltfertiger im Straßenbau
• Industrielle Pressen und automatisierte Fördersysteme
• Kippmechanismen für Anhänger

Technische Daten / Spezifikationen

• Produkttyp: Hydraulikzylinder mit Mittel-Flansch
• Montageart: Mittel-Flansch (Mitte des Zylinderkörpers)
• Bohrungsbereich: 40 mm – 250 mm
• Hubbereich: 50 mm – 2000 mm (kundenspezifisch)
• Betriebsdruck: Bis zu 300 bar
• Stangenmaterial: Induktionsgehärteter, verchromter Stahl
• Zylinderkörpermaterial: ST52/20# hochfester nahtloser Stahl
• Dichtungsoptionen: Hallite, Parker, NOK Hochdruckdichtungen
• Wirkungsweise: Einfach- oder Doppelwirkend
• Anwendungen: Industrielle Ausrüstungen, mobile Maschinen, Pressen
