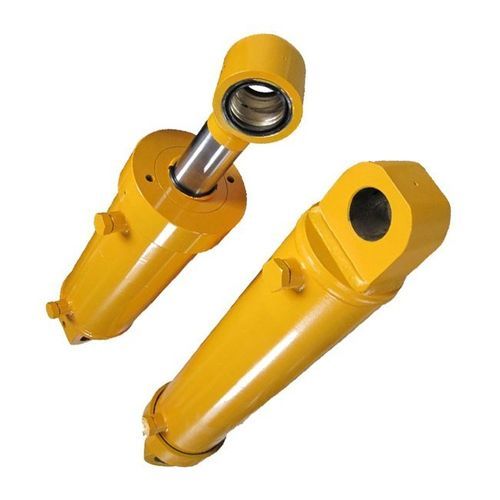

Hydraulikzylinder

KolbenstangendoppeltwirkendStahl

Produktübersicht
Der geschweißte doppelwirkende Hydraulikzylinder ist eine kompakte Lösung für anspruchsvolle Anwendungen. Hergestellt mit geschweißten Endkappen und nahtlosem Zylinderrohr bietet dieser Zylinder erhöhte strukturelle Festigkeit, geringeres Leckagerisiko und längere Lebensdauer im Vergleich zu Tie-Rod-Ausführungen. Die Doppelwirkung überträgt Kraft bei sowohl Ausfahr- als auch Einfahrbewegungen, unterstützt von optimierten Dichtungssystemen, gehärteten verchromten Stangen und strengem Qualitätsmanagement. Typische Einsätze: Baumaschinen, Materialumschlag, Landtechnik und Industrieanlagen.

Modell / Marke

• Modell: Welded Type
• Marke: EAST AI

Vorteile

• Kompaktes Design: geschweißte Konstruktion reduziert Baumaße bei maximierter Festigkeit.
• Hohe Druckfestigkeit: geeignet für anspruchsvolle Umgebungen bis 300 bar.
• Langlebigkeit: nahtlose, honed Rohre und verchromte Stangen widerstehen Verschleiß und Korrosion.
• Leckagefreie Leistung: geschweißte Endkappen eliminieren mögliche Leckagewege.
• Effizienz: Doppelwirkung ermöglicht volle Leistung in beiden Hüben.
• Geringer Wartungsaufwand: langlebige Dichtungen und hochwertige Komponenten reduzieren Serviceintervalle.
• Individualisierung: Bohrungsgrößen, Hublängen, Montagearten und Anschlüsse anpassbar.

Produktionsprozess

• Rohstoffauswahl: hochwertige nahtlose Stahlrohre und legierte Stangen werden bezogen.
• Rohrbearbeitung: Kaltgezogene und honed Rohre sorgen für präzise Innenflächen.
• Stangenbearbeitung: präzisionsbearbeitete Stangen werden verchromt für Härte und Korrosionsschutz.
• Schweißen der Endkappen: Zylinderenden werden für maximale Festigkeit und Dichtheit geschweißt.
• Mechanische Bearbeitung: präzises Bohren und Gewinden gewährleistet exakte Toleranzen.
• Dichtungsmontage: Hochleistungsdichtungen werden für langlebigen Betrieb montiert.
• Druckprüfung: Jeder Zylinder wird unter Betriebsbedingungen geprüft, um Dichtheit sicherzustellen.
• Oberflächenbehandlung: lackieren, phosphatieren oder pulverbeschichten zur Verbesserung der Korrosionsbeständigkeit.
• Endkontrolle: Maß-, Härte- und Funktionsprüfungen vor Versand.

Anwendungen

• Baugeräte: Bagger, Planierraupen, Lader, Baggerlader.
• Landmaschinen: Mähdrescher, Traktoren, Sämaschinen, Spritzgeräte.
• Materialumschlag: Gabelstapler, Krane, Hebebühnen, Pressen.
• Bergbau & Tunnelbau: Bohrmaschinen und untertage Transportgeräte.
• Industrielle Ausrüstung: Pressen, Stahlwerke, Automatisierungssysteme.
• Marine & Offshore: Deckausrüstung, Winden, Ruderanlagen.

Produktdetails
Spezifikation — Details
Produktname: Geschweißter doppelwirkender Hydraulikzylinder
Bohrungsbereich: 25 mm – 500 mm
Hublänge: Bis zu 6000 mm (anpassbar)
Kolbendurchmesser: 12 mm – 300 mm
Betriebsdruck: Bis zu 300 bar
Material: ST52 / CK45 / 42CrMo4
Oberflächenbehandlung: verchromte Stange + lackierter Zylinderkörper
Dichtungsmarken: Hallite / Parker / NOK (optional)
Temperaturbereich: -30°C bis +120°C
Montageoptionen: Gabelkopf, Trunnion, Flansch, Lasche, Auge, Fußbefestigung
Normen: ISO 6020/6022, DIN oder kundenspezifisch

Werksbestand

• Versandfertige Zylinder in Standardbohrungen und Hüben.
• Lagerbestand an honed Rohren und verchromten Stangen für schnelle Montage.
• Eigenes Lager für fertig montierte Zylinder mit Schutzverpackung.
• Produktionskapazität von über 10.000 Zylindern pro Monat für Großaufträge.

Qualitätsprüfung

• Maßprüfung: Bohrung, Stange und Hubgenauigkeit mit kalibrierten Messmitteln geprüft.
• Oberflächenrauigkeitsprüfung: Sicherstellung glatter honed Rohroberfläche für optimale Dichtungslebensdauer.
• Härteprüfung: Überprüfung der Stangenhärte (HRC) und Rohrfestigkeit nach Wärmebehandlung.
• Schweißprüfung: Ultraschall- und Röntgentests zur Erkennung innerer Schweißfehler.
• Druck- und Dichtheitsprüfung: Zylinder werden unter Vollbelastung geprüft.
• Salznebeltest: Korrosionsbeständigkeit der verchromten Stange wird validiert.

Zertifikate

• ISO 9001:2015 (Qualitätsmanagementsystem)
• ISO 14001 (Umweltmanagement)
• CE-Zertifizierung (Konformität mit europäischen Sicherheitsstandards)
• RoHS-Konformität (Umwelt- und Sicherheitsanforderungen)
• DNV / GL / BV Zulassungen (optional für Marine- und Offshore-Anwendungen)

Technische Merkmale / Spezifikationen

• Bohrungsbereich: 25 mm – 500 mm
• Hublänge: Bis zu 6000 mm (anpassbar)
• Kolbendurchmesser: 12 mm – 300 mm
• Betriebsdruck: Bis zu 300 bar
• Materialien: ST52 / CK45 / 42CrMo4
• Oberflächenfinish: verchromte Stange und lackierter Zylinderkörper
• Dichtungsoptionen: Hallite / Parker / NOK (optional)
• Betriebstemperatur: -30°C bis +120°C
• Montageoptionen: Gabelkopf, Trunnion, Flansch, Lasche, Auge, Fuß
• Normen: ISO 6020/6022, DIN oder kundenspezifisch
