Hydraulikzylinder

ZugstangenKolbenKolbenstangen

Übersicht

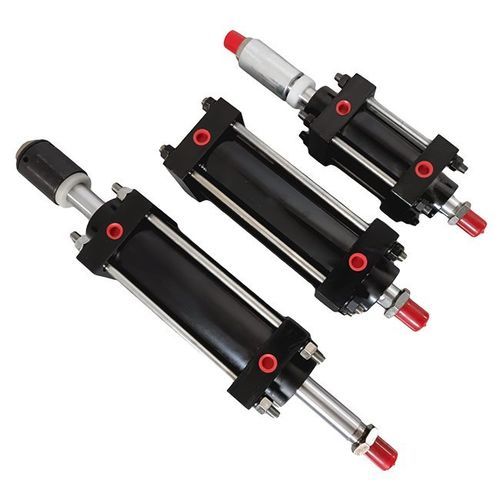

Zugstangen-Hydraulikzylinder, doppeltwirkend, erzeugen ausgeglichene Schub- und Zugkräfte in beide Richtungen. Die verschraubte Zugstangenkonstruktion bietet ein servicefreundliches, standardisiertes Design aus geschliffenem Stahlrohr, Kolben, Stange, Dichtungen und Endkappen, die von hochfesten Zugstangen gehalten werden, und vereinfacht Wartung und Teileaustausch.

Modell & Marke

• Modell: Tie-Rod Type
• Marke: EAST AI

Technische Daten

• Typ: Tie-Rod, doppeltwirkend
• Bohrung: 25 mm – 300 mm
• Hub: 50 mm – 3000 mm (kundenspezifisch)
• Betriebsdruck: Bis zu 210 bar (3050 PSI)
• Stangentyp: Chrombeschichteter Kohlenstoff- oder Legierungsstahl
• Rohrmaterial: Kaltgezogener Stahl, honed Innenmaß
• Dichtungsoptionen: Parker / Hallite / NOK
• Montagearten: Gabelkopf (clevis), Flansch, Trunnion (Drehzapfen), Fuß, Querrohr
• Beschichtungsoptionen: Lackiert, verzinkt oder pulverbeschichtet
• Anwendungsbereiche: Fertigung, Hebesysteme, mobile Maschinen

Warum einen Tie-Rod doppeltwirkenden Hydraulikzylinder wählen?

• Einfache Wartung und Austausch
  Die Zugstangenkonstruktion ermöglicht den Zugang zu internen Komponenten (Dichtungen, Kolbenbaugruppe) und reduziert Ausfallzeiten.
• Ausgewogene Schub-/Zugbewegung
  Die doppeltwirkende Funktion wendet Druck auf beide Kolbenseiten an und sorgt für stabile zweiseitige Kraftsteuerung.
• Modular und anpassbar
  Bohrung, Hub, Montage und Anschlusspositionen lassen sich anwendungsspezifisch konfigurieren.
• Kosteneffiziente Servicefreundlichkeit
  Verschraubte Bauweise vereinfacht Feldreparaturen und Teilebeschaffung im Vergleich zu geschweißten Zylindern.
• Industrielle Kompatibilität
  Verwendet standardisierte Komponenten und Dichtungsoptionen, wie sie bei Zylinderlieferanten üblich sind.

Häufige Anwendungen

• Hydraulikpressen
• Industrielle Spannsysteme
• Förder- und Hebearme
• Spannung von Fördergurten
• Mobile Bau- und Landwirtschaftsmaschinen
• Fabrikrobotik und hydraulische Antriebssysteme

Wesentliche Vorteile

• Standardisiertes Design erleichtert die Beschaffung von Ersatzteilen
• Verschraubte Konstruktion ermöglicht Reparaturen vor Ort
• Geeignet für hochfrequenten Einsatz und lange Lebensdauer
• Kompatibel mit gängigen hydraulischen Schaltplänen
• Erhältlich bei großen Herstellern von Hydraulikzylindern weltweit
