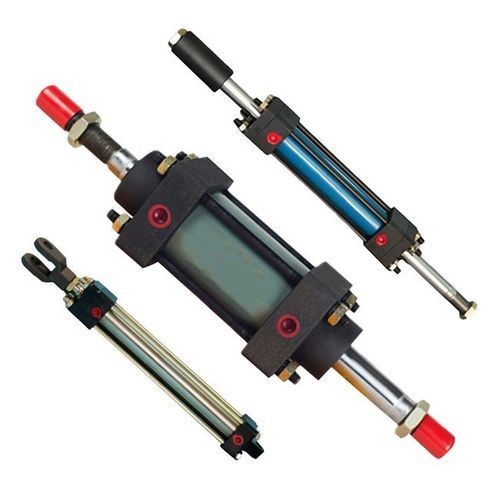

Hydraulikzylinder

ZugstangenKolbeneinfachwirkend

Produktübersicht
Der einfachwirkende Hydraulikzylinder mit Zugstangen Tie-Rod Type bietet eine kompakte, wartungsfreundliche Lösung für Anlagen, die Kraft in nur einer Richtung benötigen. Der Kolben wird hydraulisch ausgestoßen, die Rückführung erfolgt durch Schwerkraft, äußere Last oder Feder. Zugstangen sichern die Endkappen am Zylinderrohr und gewährleisten mechanische Festigkeit sowie vereinfachte Instandhaltung — geeignet für OEM-Einbauten und beengte Einbausituationen.

Modell & Marke

• Modell: Tie-Rod Type
• Marke: EAST AI

Wesentliche technische Merkmale

• Typ — Einfachwirkend, Tie-Rod Type
• Bohrung — 25 mm – 200 mm
• Hubbereich — 50 mm – 2000 mm
• Max. Druck — Bis zu 210 bar (3050 PSI)
• Kolbenstange — Chrombeschichteter, geschliffener Stahl
• Rohrmaterial — Präzisionsgeschliffener Kohlenstoffstahl
• Oberflächenbehandlung — Lackiert / Schwarzoxid / Verzinkt
• Montagearten — Gabelkopf, Flansch, Trunnion, Querrohr
• Dichtungsoptionen — Hallite / Parker / NOK
• Fluidkompatibilität — Hydrauliköl ISO VG 32–68

Warum diesen Tie-Rod Einfachwirkenden Zylinder wählen?

• Wartungsfreundliches Design: Leicht zerlegbar für Dichtungswechsel und Service.
• Kompakte Bauform: Geeignet für begrenzte Einbauräume und kleine OEM-Baugruppen.
• Zuverlässige mechanische Festigkeit: Die Zugstangenkonstruktion sorgt für sicheren Halt der Endkappen und einfache Überholbarkeit.
• Geringere Systemkomplexität: Betrieb über einen hydraulischen Anschluss für einseitige Betätigung.
• Standardisiertes Design: Häufig auf Lager verfügbar und schnell lieferbar.

Gängige Anwendungen

• Landmaschinen (Spritzgeräte, Fräsen, Pflüge)
• Kippanhänger und Kippbetten
• Mobile Geräte wie Ladebordwände oder kompakte Krane
• Pressen und Stanzwerkzeuge mit Rückholfedern
• Materialhandhabungsarme
• Leichtautomation in Fertigungsanlagen

Kundenvorteile

• Kosteneffizient für geringe bis mittlere Einsatzzyklen
• Einfach zu reparieren und zu überholen — kein Schweißen für Service erforderlich
• Erhältlich in Standard- oder kundenspezifischen Hublängen
• Schnelle Lieferzeiten durch erfahrene Anbieter
• Individuelle Montage- und Anschlusskonfigurationen möglich

Technische Spezifikationen

• Typ: Einfachwirkend, Tie-Rod Type
• Bohrung: 25 mm – 200 mm
• Hubbereich: 50 mm – 2000 mm
• Max. Druck: Bis zu 210 bar (3050 PSI)
• Kolbenstange: Chrombeschichteter, geschliffener Stahl
• Rohrmaterial: Präzisionsgeschliffener Kohlenstoffstahl
• Oberfläche: Lackiert / Schwarzoxid / Verzinkt
• Montage: Gabelkopf, Flansch, Trunnion, Querrohr
• Dichtungen: Hallite / Parker / NOK
• Fluid: Hydrauliköl ISO VG 32–68
• Marke: EAST AI
• Modell: Tie-Rod Type
