Analysator für Schutzschalter UHV-408

elektrischer WiderstandSpannungGeschwindigkeit

Einführung

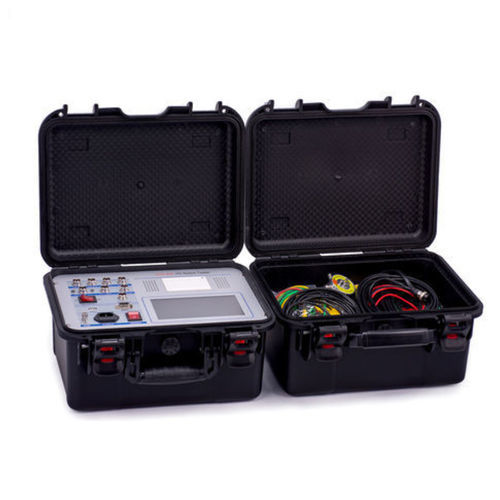

Der UHV-408 ist ein tragbarer Analysator für dynamische Prüfungen von Hochspannungs-Leistungsschaltern. Er erfasst mechanische dynamische Kennwerte über Technologien und Spannungsbereiche (Öl, Vakuum, SF6, GIS) und unterstützt die gleichzeitige Messung von bis zu 12 Kontaktkanälen. Er liefert Zeit-, Weg-, Geschwindigkeits-, Spulenstrom- und Spulenwiderstandsmessungen mit Wellenformaufzeichnung.

Technische Parameter
Zeitmessung: interner/externer Trigger, 1 ms–10000 ms, Auflösung bis 0,01 ms; Genauigkeit ≤200 ms: 0,05 % ± 0,1 ms.
Geschwindigkeitsmessung: lineare und Winkel-Sensoren; linearer Bereich 0,01–20,00 m/s (0,1 mm Sensor); 345° Winkel-Encoder mit 0,01° Auflösung.
Wegmessung: Standard-Linearsensor 0–50 mm (Auflösung 0,1 mm); optionale Linearsensoren 100–1000 mm; Encoder-Bereich 0–1000 mm.
Strom/Widerstand: Maximalstrom 30 A (Auflösung 0,01 A); Spulenwiderstand bis 1000 Ω (Auflösung 0,01 Ω).
Netzversorgung: AC 220 V ±10 %, 50 Hz ±10 %; DC-Ausgang einstellbar 20–270 V, kurzzeitig DC220V ≤ 20 A, Leistung 4400 W.
Externer Trigger: AC/DC 10–300 V, Strom ≤ 120 A.
Betriebsumgebung: -20 °C bis +50 °C; relative Luftfeuchte ≤ 90 %.

Besonderheiten

• Kompatibel mit SF6-Schaltern, GIS-Baugruppen, Vakuumschaltern, Ölschaltern, Vakuum-Schützern und speziellen Leistungsschaltern; unterstützt Messungen an bis zu 12 Metallkontaktpunkten (6 Haupt + 6 Hilfskontakte) mit Wellenformaufzeichnung.
• 7-Zoll-Farbdisplay, sonnenlichttauglich, menügesteuerte Bedienung und Schnelltestmodus; zweisprachige Benutzeroberfläche (Chinesisch/Englisch); gleichzeitige Anzeige von 12-Kanal-Status, Zeit, Weg, Geschwindigkeit und Wellenformen mit Segment-Mittelgeschwindigkeitsanalyse.
• Integriertes DC-Netzteil (keine externe Sekundärversorgung erforderlich) einstellbar 20–270 V mit Kurzschlussschutz und akustischem Alarm; redundante Doppelkreis-Auslegung für Fortsetzung der Prüfung bei Ausfall eines Steuerkreises.
• Lineare und rotative Sensoren mit multifunktionalem Befestigungsgelenk für schnelle Installation; Linearsensor-Längen vor Ort konfigurierbar von 30 bis 1000 mm ohne Werksrücksendung.
• Speicher für 100 Testdatensätze mit Echtzeituhr; USB (U-Disk) und RS232 Schnittstellen für Datentransfer und PC-Anbindung; optionale RS232 Online-Funktion und integrierter Hochgeschwindigkeits-Thermodrucker.
• Interne Störfestigkeitskonstruktion geeignet für den zuverlässigen Einsatz in 500 kV Umspannwerken.

Zusätzliche Hinweise
Hergestellt in China. Der UHV-408 ist für den professionellen Einsatz bei Wartung, Inbetriebnahme und Abnahmeprüfungen von Hochspannungs-Leistungsschaltern vorgesehen.

Technische Daten

• Modell: UHV-408
• Zeitbereich: 1 ms–10000 ms; Auflösung 0,01 ms (≤999 ms)
• Geschwindigkeit: 0,01–20,00 m/s (linear); Encoder 345° / 0,01°
• Weg: 0–50 mm (Standard), optional 100–1000 mm; Auflösung 0,1 mm
• Strom/Widerstand: max. 30 A (0,01 A); Widerstand bis 1000 Ω (0,01 Ω)
• DC-Ausgang: 20–270 V einstellbar; DC220V ≤ 20 A (kurzzeitig); Leistung 4400 W
• Externer Trigger: AC/DC 10–300 V, Strom ≤ 120 A
• Display: 7-Zoll-Farbdisplay, sonnenlichttauglich
• Speicher: 100 Testdatensätze; Echtzeituhr
• Abmessungen: 360 × 260 × 170 mm
• Betriebstemperatur: -20 °C bis +50 °C; relative Luftfeuchte ≤ 90 %
