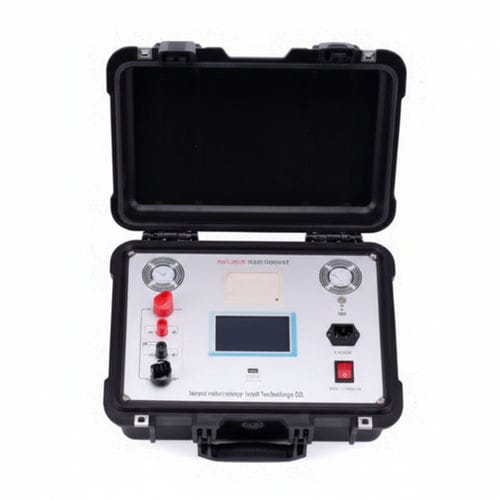

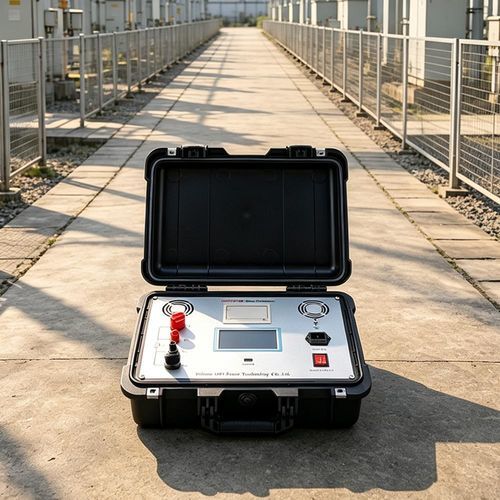

Schleifenwiderstand-Tester UHV-H100P

tragbardigitalUSB

Der UHV-H100P ist ein Kontakt- und Schleifenwiderstandstester zur Messung von Schaltkontakt-Schleifenwiderständen und DC-Widerständen von Kabeln in Anwendungen mit niedrigen Widerständen und hohen Prüfströmen.

Merkmale

• Hoher kontinuierlicher Prüfstrom mittels moderner Schaltnetzteiltechnik zur Durchdringung von Oxidschichten an Kontakten und für verlässliche Messergebnisse.
• Stabile Anzeige mit guter Reproduzierbarkeit; LCD-Wert bleibt bei Störeinflüssen innerhalb ±1 Digit stabil.
• Hohe Genauigkeit: duale High-Speed 16-bit Σ-Δ A/D-Abtastung und digitale Signalverarbeitung; Auflösung bis 0,01 μΩ.
• Intelligente Steuerung: automatische Bereichswahl während der Messung und Übertemperaturschutz, der die Ausgabe bei Überschreiten abschaltet.
• Qualitätskomponenten und Temperaturkompensation zur Minimierung von Umgebungseinflüssen; robuste Anschlüsse für Vibrationsfestigkeit.
• Flexible Prüfparameter: wählbarer Prüfstrom 50 A oder 100 A; einstellbare Prüfzeit 5 s bis 599 s.
• Benutzerfreundliche Bedienung: Drehregler für schnelle Dateneingabe, unabhängige Datums-/Uhreinstellung, Echtzeit-Speicherung und -Druck.
• USB-Export: Messdaten können per USB (U-Disk) exportiert und am PC ausgewertet werden.
• Kompakt und mobil: handliches Format und geringes Gewicht für den Einsatz vor Ort.

Technische Parameter

• Messbereich: 0 ～ 2999,9 mΩ
• Auflösung: 0 ～ 99.99 → 0,01 μΩ; 100,0 ～ 2999,9 → 0,1 mΩ
• Prüfstrom: DC 50 A, 100 A (zwei feste Geschwindigkeiten)
• Messgenauigkeit: ±(0,5% rd + 2 d)
• Kontinuierliche Arbeitszeit: 5 s ～ 599 s (einstellbar)
• Anzeige: Großes LCD-Display
• Kommunikation: U-Disk-Dump (USB)
• Netzversorgung: AC 220 V ±10% 50 Hz
• Gesamtleistung: 600 W
• Maximale Speichersätze: 200
• Arbeitsumgebung: Temperatur -10 ℃ ～ 40 ℃, Luftfeuchtigkeit ≤ 80% RH
• Abmessungen: 360 × 300 × 250 mm
• Gewicht: 8 kg (ohne Zubehör)

Zusätzliche Informationen / Bezeichnungen

• Spitznamen/Bezeichnungen: Kontaktwiderstandstest; Schleifentester
• Hochauflösender Mikro-Ohmmeter-Betrieb geeignet für Kontakt-/Schleifen- und Kabel-DC-Widerstandsmessungen.
• Wesentliche Funktionen: Auto-Range, Temperaturkompensation, Übertemperaturschutz und USB-Datenexport.
