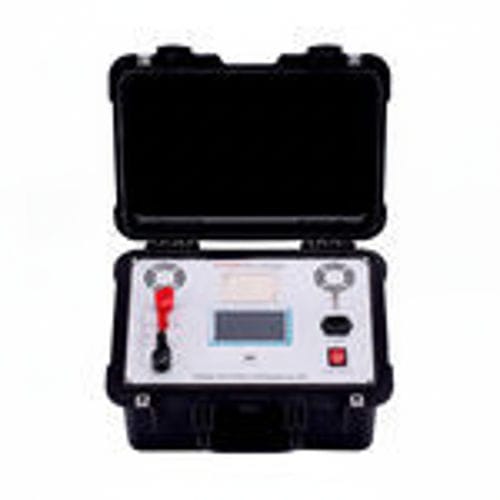

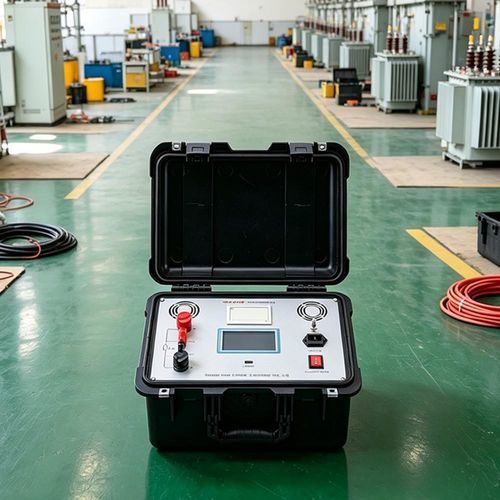

Widerstandstester UHV-H200P

digital

Übersicht
Der UHV-H200P ist ein tragbarer, hochpräziser Kontaktwiderstandstester (Schleifenwiderstand) zur Messung von Schaltkontaktwiderständen an Hoch- und Niederspannungs-Leistungsschaltern, DC-Widerständen von Kabeln und anderen Niedrigwiderstandsaufgaben, die hohe Prüfströme und hohe Auflösung erfordern.

Hauptfunktionen

• Kontinuierliche Großstromausgabe (50 A, 100 A, 150 A, 200 A) zum Entfernen von Oxidfilmen an Kontakten und zur Stabilisierung der Messwerte.
• Stabile LCD-Anzeigen mit guter Wiederholbarkeit auch bei elektromagnetischen Störungen.
• Hohe Auflösung durch dualen 16-Bit Σ-Δ A/D-Abtastung und digitale Signalverarbeitung.
• Intelligente Steuerung: automatische Bereichswahl und Übertemperaturschutz, der die Ausgabe bei Überschreitung von Grenzwerten stoppt.
• Temperaturkompensation und robuste Steckverbinder zur Minimierung von Umgebungs- und Vibrations-Einflüssen.
• Konfigurierbare Prüfzeiten (5 s–599 s) und mehrere feste Stromausgänge zur Anpassung an Prüfabläufe.
• Touch-Bedienoberfläche, Geräteinterne Datums-/Uhreinstellung, Echtzeitspeicherung und Druck von Messergebnissen.
• Datenexport per USB (U-Disk) zur Weiterverarbeitung am PC.
• Kompakte, tragbare Bauweise (11 kg ohne Zubehör) für den Feldeinsatz.

Technische Spezifikationen

• Messbereich: 0 – 2999,9 mΩ
• Auflösung: 0–99,99 → 0,01 mΩ; 100,0–2999,9 → 0,1 mΩ
• Prüfstrom: DC 50 A / 100 A / 150 A / 200 A (vier feste Stufen)
• Messgenauigkeit: ±(0,5% Messwert + 2 Digit)
• Kontinuierliche Arbeitszeit (Prüfdauer): 5 s – 599 s (einstellbar)
• Anzeige: großes chinesisches LCD
• Kommunikation / Datenausgabe: U-Disk-Dump (USB)
• Netzversorgung: AC 220 V ±10% 50 Hz
• Gesamtleistung: 1200 W
• Maximale Speicheraufzeichnungen: 200
• Arbeitsumgebung: -10 °C – 40 °C; Luftfeuchtigkeit ≤ 80% rF
• Abmessungen: 380 × 310 × 260 mm
• Gewicht: 11 kg (ohne Zubehör)

Typische Anwendungen

• Messung des Kontaktwiderstands an Hoch- und Niederspannungs-Leistungsschaltern.
• Schleifenwiderstandsmessungen an Schaltanlagen, Sammelschienen und Steckverbindern.
• DC-Widerstandstests an Kabeln und Verbindungen.
• Wartung, Inbetriebnahme und Abnahmeprüfungen in Umspannwerken und Industrieanlagen.
