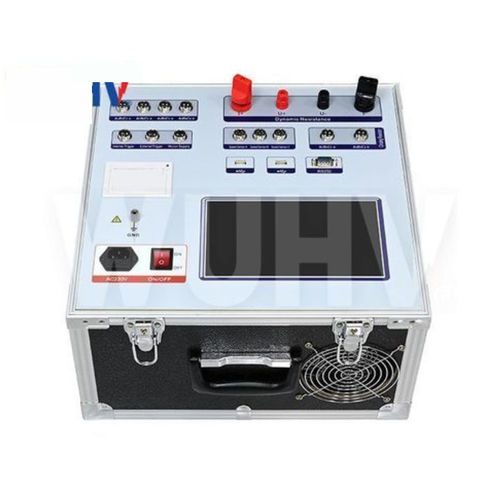

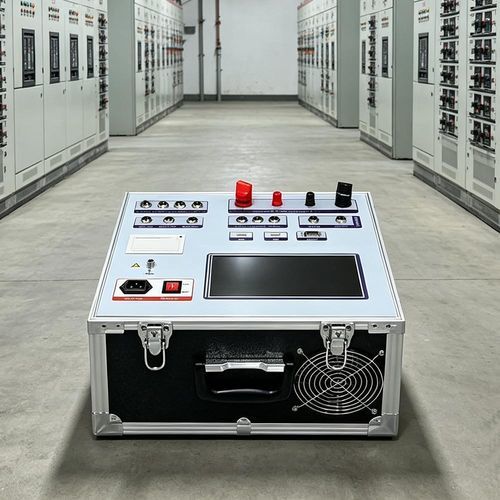

Tester für Schutzschalter UHV-412

LeistungsfähigkeitHochspannungSchwingung

Produktübersicht
Der UHV-412 führt präzise mechanische und elektrische Prüfungen an Hochspannungsschaltern (minimales Öl, Öl, Vakuum, SF6) über verschiedene Spannungsstufen durch. Entsprechend GB1984-2014 und DL/T846.3-2017 liefert das Gerät Zeit-, Widerstands- und dynamische Widerstandsmessungen für Inbetriebnahme, Wartung und Diagnose in Umspannwerken.

Technische Parameter
Zeitmessung: 12 Kanäle für Öffnungs-/Schließereignisse; mehrere Bereiche mit Auflösung bis 0,01 ms (01–99 ms / 1–999 ms / 1000–9999 ms / 10000–200000 ms). Interner Trigger 1 ms–200000 ms; externer Trigger 0,01 ms–200 s. Genauigkeit innerhalb 1000 ms: 0,05 % ± 0,1 ms.
Schließwiderstand: Messbereich 30 Ω–10 kΩ, Auflösung 0,1 Ω, Genauigkeit ≤1 % ± 2 Stellen.
Dynamischer Widerstand: Stromausgang bis 200 A, Messbereich 0–50 mΩ, Genauigkeit ≤0,5 % ± 0,5 µΩ.
Geschwindigkeitsmessung: Linearer Sensor (0,01–25,00 m/s), 345° Winkelsensor (0,01–25,00 m/s), optionaler Lasersensor (0,01–15,00 m/s); typische Genauigkeit 0,05 % ± 0,1 ms.
Hubmessung: linear 0–50 mm (Auflösung 0,1 mm), Rotation äquivalent 0–1000 mm (Auflösung 0,08°), Beschleunigungssensor 0–300 mm (Auflösung 0,1 mm); Hubgenauigkeit ±(1%L + 0,2) mm.
Spulenstrom/-widerstand: max. Spulenstrom 20 A (Auflösung 0,01 A, Genauigkeit ±5 %); Spulenwiderstand 0–2000 Ω (Auflösung 0,01 Ω, Genauigkeit ±5 %).
Stromversorgung & Trigger: AC 220 V ±10 % Eingang, DC-Ausgang DC6–270 V einstellbar (Kurzzeit: DC24 V ≤15 A, DC220 V ≤20 A); externer Trigger AC/DC 10–300 V, Strom ≤120 A.
Isolationsschalter-Prüfung: einstellbare DC-Ausgangsspannung 6–270 V; Power-Ausgangszeit 0,01–20 s; maximale Erfassung des Bruchsignals 200 s; misst Schalt-/Öffnungszeiten, Dreiphasen-Differenzen, Prellzeit und Frequenz.
Umgebung & Abmessungen: Gerät 400 × 380 × 285 mm; Betriebstemperatur -20 °C bis +50 °C; relative Luftfeuchte ≤90 %.

Produktmerkmale

• 12-kanalige synchronisierte Zeitmessung zur vollständigen Erfassung von Öffnungs-/Schließereignissen
• 200 A Fähigkeit zur Messung des dynamischen Widerstands für Vor-Ort-Kontaktdiagnosen
• Integriertes, einstellbares DC-Netzteil (DC6–270 V) mit kurzzeitiger Hochstromausgabe
• Unterstützung mehrerer Sensoren (linear, Rotation, Winkel, Beschleunigung, optional Laser) mit Schnellanschluss
• Integrierter Thermodrucker für Sofortberichte sowie USB/optionales RS232/WiFi für Datentransfer
• Speicher für bis zu 30.000 Tests mit Zeitstempel und erweiterbarem Speicher
• Konstruktion für Umspannwerke mit Störfestigkeit bis 500 kV

Spezifikationen

• Modell: UHV-412
• Normen: GB1984-2014, DL/T846.3-2017
• Zeitkanäle: 12; Auflösung 0,01 ms–1 ms je nach Bereich; Genauigkeit innerhalb 1000 ms: 0,05 % ± 0,1 ms
• Schließwiderstand: 30 Ω–10 kΩ, Auflösung 0,1 Ω
• Dynamischer Widerstand: 0–50 mΩ bei bis zu 200 A Ausgang
• Geschwindigkeitssensoren: linear 0,01–25,00 m/s; Winkel 0,01–25,00 m/s; optional Laser 0,01–15,00 m/s
• Hubmessung: linear 0–50 mm (0,1 mm); Rotation 0–1000 mm äquiv. (0,08°); Beschleunigung 0–300 mm (0,1 mm)
• Spulenstrom/-widerstand: bis 20 A / 0–2000 Ω
• Stromversorgung: AC220 V ±10 %; DC-Ausgang DC6–270 V einstellbar
• Externer Trigger: AC/DC10–300 V; Strom ≤120 A
• Abmessungen & Einsatzbedingungen: 400×380×285 mm; -20 °C bis +50 °C; rel. LF ≤90 %
