Analysator für Schutzschalter UHV-406

relative LuftfeuchtigkeitGeschwindigkeittragbar

Product Introduction

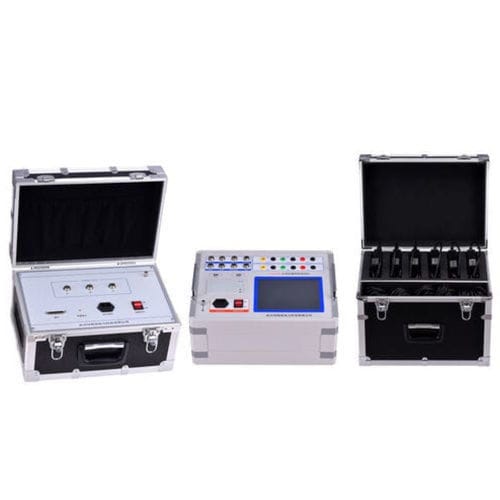

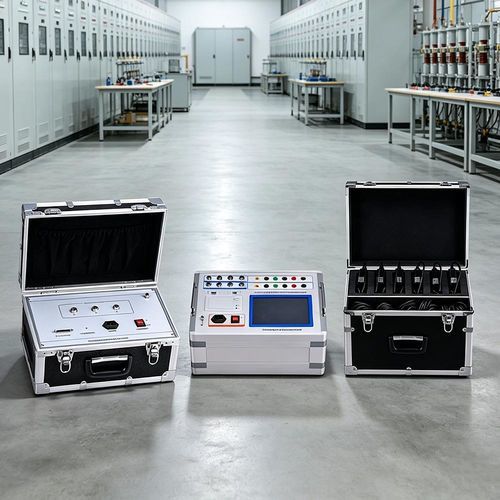

Der UHV-406 Analysator für zweifach geerdete Leistungsschalter führt präzise Messungen mechanischer Kennwerte von Hochspannungs-Leistungsschaltern (Minimalöl, großes Ölvolumen, Vakuum, SF6) auf allen Spannungsstufen durch. Er erfasst Zeit-, Geschwindigkeits-, Weg- und Spulenparameter für Zustandsbewertung, dynamische Analyse und Fehlerdiagnose in Schaltanlagen und im Feldeinsatz.

Produktparameter / Technische Parameter

• Zeitmessung: unterstützt 12 natürliche Schaltzeiten; misst Phasendifferenzen zwischen Öffnen/Schließen sowie Rückprallzählungen. Messbereiche: 1 ms–99 ms (0,01 ms); 1 ms–999 ms (0,01 ms interner Trigger); 1000 ms–9999 ms (0,1 ms); 10000 ms–200000 ms (1 ms). Externer Trigger: 0,01 ms–200 s. Genauigkeit (≤1000 ms): 0,05% ± 0,1 ms.
• Geschwindigkeitsmessung: sofortige Trenn-/Schließgeschwindigkeit und durchschnittliche Geschwindigkeit über Hub- oder Winkelsegmente. Bereiche je Sensor: 0,1 mm Sensor 0,01–20,00 m/s; 345° Winkelsensor 0,01–20,00 m/s; Lasersensor 0,01–15,00 m/s.
• Wegmessung: Hub des beweglichen Kontakts, Öffnungsweg, Überlauf, Überschwinger/Rückprall. Bereiche: Linearer Sensor 0–50 mm (Auflösung 0,1 mm); rotierender Sensor 0–1000 mm (Auflösung 0,08°) mit ~15° ungültigem Bereich und ~160–200° effektiver Montagefläche; Beschleunigungssensor 0–300 mm (Auflösung 0,1 mm).
• Spulenstrom: max. 20 A, Auflösung 0,01 A. Spulenwiderstand: 0–2000 Ω, Auflösung 0,01 Ω.
• Stromversorgung: Gerät AC 220 V ±10%, 50 Hz ±10%. DC-Ausgang: DC 6–270 V einstellbar; Kurzzeitströme DC 24 V ≤15 A, DC 220 V ≤20 A.
• Externer Trigger: AC/DC 10–300 V, Strom ≤120 A.
• Isolationsschalter-Funktionen: einstellbare DC-Ausgabe 6–270 V; konfigurierbare Leistungsabgabedauer 0,01–20 s; maximale Erfassungszeit des Bruchsignals 200 s; Messung von Schließ-/Öffnungszeiten, dreiphasigen Zeitdifferenzen, Rückprallzeit und -anzahl.
• Umgebung und Abmessungen: Gehäuse 400 × 263 × 175 mm; Betriebstemperatur −20°C bis +50°C; relative Luftfeuchte ≤ 90%.

Produktmerkmale

• 8,4-Zoll-Farb-Touchscreen, sonnensichtbar, mit Embedded-OS und Windows-ähnlicher Oberfläche für den Feldeinsatz.
• Integrierter Hochgeschwindigkeits-Thermodrucker zur Vor-Ort-Berichterstellung.
• Integriertes einstellbares DC-Netzteil (DC 20–265 V / 20 A) zur Versorgung der Spulen ohne externe Quellen.
• Umfassendes Sensorkit: lineare, rotierende und universelle Sensoren mit Schnellverbindungs-Halterungen für werkzeuglose Montage.
• Kompatibilität mit SF6-Schaltern, GIS, Vakuum- und Ölschaltern (inländische und internationale Typen).
• Einzykluserfassung aller Messdaten und Wellenformen zur Reduzierung der Prüfzeit vor Ort.
• Datenkapazität für 30.000 Testaufzeichnungen (erweiterbar per Speicherkarte) und integrierte RTC zur Zeitstempelung.
• USB-Schnittstelle für direkten Datenauszug und PC-Analyse.
• Mehrkanalmessung: gleichzeitige Prüfung von 12 Kontaktunterbrechungen, 6 Schließwiderständen, 3 Graphitkontakten und 3 Doppelerdungsanschlüssen.
• Erweiterte Analysefunktionen: Erzeugung von Hüllkurven (2–10 Zyklen) und Schwingungsfrequenzdiagnose zur mechanischen Bewertung.
• Störfestes Design für Umspannwerke bis 800 kV.

Technische Daten / Spezifikationen

• Modell: UHV-406
• Hauptfunktionen: Messung von Schaltzeiten, Geschwindigkeit, Weg, Rückprallcharakteristika, Spulenstrom und -widerstand, externer Trigger und Isolationsschalterprüfung.
• Zeitbereiche & Auflösungen: 1 ms–200000 ms (mehrere Bereiche mit 0,01/0,1/1 ms Auflösung).
• Geschwindigkeitsbereiche: bis 20,00 m/s je nach Sensor; Laser bis 15,00 m/s.
• Wegbereiche: linear 0–50 mm (0,1 mm); rotierend 0–1000 mm (0,08°).
• Spulenstrom / Widerstand: bis 20 A (0,01 A); 0–2000 Ω (0,01 Ω).
• Stromversorgung: AC 220 V ±10%, 50 Hz ±10%; DC-Ausgang 6–270 V einstellbar.
• Speicher: 30.000 Aufzeichnungen, erweiterbar per Speicherkarte.
