Widerstandstester UHV-H100B

HochspannungDurchgangSchleifenimpedanz

Produktübersicht

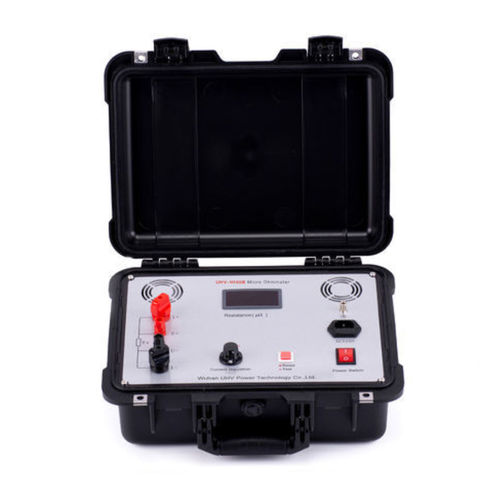

Der Kontakt-Schleifenwiderstandstester UHV-H100B kombiniert Hochfrequenz-Schaltnetzteiltechnik mit digitalen Messschaltungen und ermöglicht die direkte Messung des Schaltkreiswiderstands von Schalt- und Steuergeräten. Empfohlene Prüfströme sind 100 A und 200 A DC; die Endergebnisse werden numerisch angezeigt. Das Gerät liefert präzise und stabile Messwerte für den Einsatz bei Wartungsarbeiten vor Ort und in der Fabrikprüfung von Hochspannungs-Schaltgerätschaften.

Technische Parameter

• Messbereich: 1–1999 μΩ
• Auflösung: 1 μΩ
• Prüfstrom: DC 100 A fester Ausgang (unterstützt Messungen mit DC 100 A und 200 A gemäß nationaler Normen)
• Messgenauigkeit: 0,5% ± 1 Digit
• Betriebsart: Durchgangsprüfung (continuity)
• Anzeige: 3,5-stelliges digitales Anzeigeelement
• Stromversorgung: AC 220 V ±10%, 50 Hz
• Umgebungsbedingungen: −10 ℃ bis 40 ℃; Luftfeuchte ≤ 80% RH

Sicherheitsmaßnahmen

• Lesen Sie vor der Inbetriebnahme sorgfältig die Bedienungsanleitung.
• Schließen Sie die Leitungen entsprechend der Verdrahtungsanleitung im Handbuch an.
• Keine Messungen an spannungsführenden Schaltungen durchführen.
• Sorgen Sie während der Anwendung für eine zuverlässige Erdung.
• Leiter oder interne Teile nicht ohne Genehmigung austauschen.
• Bei Nichtgebrauch das Gerät an einem belüfteten, trockenen, kühlen und sauberen Ort lagern; Feuchtigkeit und korrosive Gase vermeiden.

Grundlagen zum Kontaktwiderstand

• Definition: Kontaktwiderstand ist der zusätzliche Widerstand, der an der Berührungsstelle zwischen einem festen und einem beweglichen Kontakt auftritt.
• Bestandteile: Er setzt sich aus Kontraktionswiderstand und Oberflächenwiderstand der Kontaktteile zusammen.
• Ursachen für unzulässigen Kontaktwiderstand: Kontaktverbrennung nach Unterbrechung hoher Kurzschlussströme; mangelhafte mechanische Einstellung oder instabile Befestigung mit Änderungen von Hub, Druck oder Kontaktfläche; Oxidation nach längeren Stillstandszeiten; Federverformung, die den Kontaktdruck vermindert; mechanischer Verschleiß; Korrosion oder Ablagerungen (z. B. bei ölgefüllten Schaltern).
• Einflussfaktoren: Materialeigenschaften (spezifischer Widerstand, Härte, chemische/mechanische Eigenschaften), Kontaktform (Punkt/Linie/Fläche), Oberflächenzustand (Oxidschichten), Kontaktdruck und Oberflächenrauheit.

Anwendungen

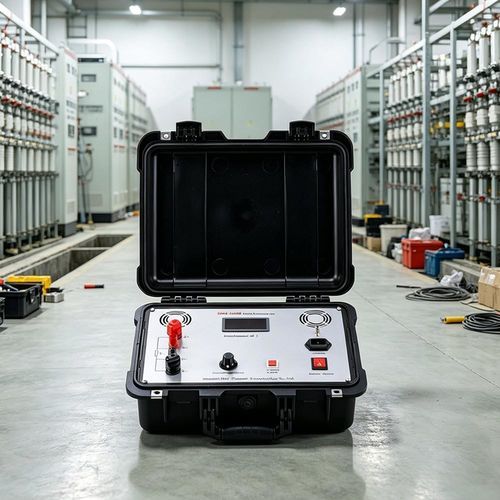

• Wartung von Hochspannungs-Schaltgeräten vor Ort, Werksprüfung von Schaltkreiswiderständen und Prüfungen durch Energieversorger und Serviceabteilungen.
