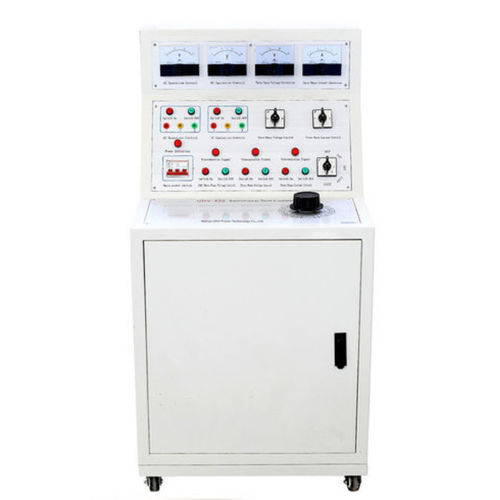

Leistungsprüfstand UHV-430

StromSpannungelektrisch

Produktbeschreibung
Der Prüfstand UHV-430 ist für Hersteller von Hochspannungs- (HV) und Niederspannungsschaltanlagen (LV) konzipiert, um Werks‑Power‑On‑ und Funktionsprüfungen durchzuführen. Der Prüfstand stellt mehrere integrierte AC‑ und DC‑Ausgänge bereit, um Betriebsbedingungen zu simulieren, Schutz‑ und Steuerfunktionen zu prüfen und Abnahmeprüfungen zu beschleunigen.

Produktdetails

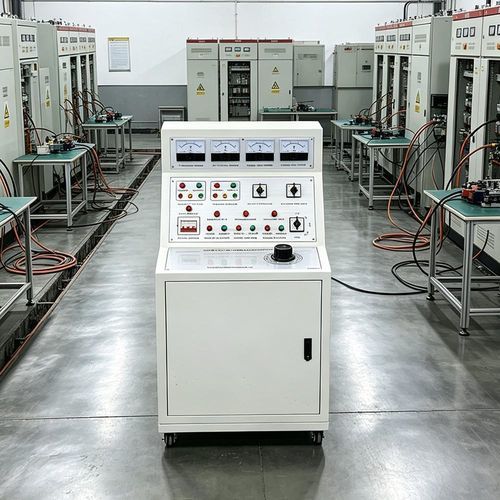

Der Prüfstand enthält feste und einstellbare AC/DC‑Ausgänge sowie Anschlussklemmen und Steckdosen für das direkte Verdrahten an Schaltanlagen. Auf der Produktseite sind Bilder und ein Demonstrationsvideo verfügbar, die typische Aufbauten und Anschlussbeispiele zeigen.

Technischer Parameter (Tabelle)
Stromversorgung: Dreiphasig, Vierleiter AC 380 V
Ausgangsspannung und Strom:
- Dreiphasiger AC 100 V Ausgang (fester Wert) — 1 Gruppe
- Dreiphasiger AC 0–10 A Ausgang (100 V, einstellbar) — 1 Gruppe
- AC‑Spannungsausgang AC 0–400 V (bei 220 V Strom < 10 A) — 1 Gruppe
- DC‑Betriebsspannungsausgang DC 0–260 V — 1 Gruppe
- Einphasiger AC 220 V Ausgang (fester Wert, Steckdose) — 2 Gruppen
- Dreiphasiger AC 380 V Ausgang (fester Wert, Klemme) — 1 Gruppe
- DC‑Festspannungen: 24 V, 36 V, 110 V, 220 V — 1 Gruppe
Größe: 550×750×800 mm
Gewicht: 45 kg

Spitzname
Schaltanlagenprüfstand, Prüfstand für Schaltanlagen, Schaltanlagentester

Merkmale

• Integrierte mehrere AC‑ und DC‑Stromversorgungen zur Unterstützung von Power‑On‑ und Funktionsprüfungen für HV/LV‑Schaltanlagen.
• Direkte Anschlussmöglichkeiten (Steckdosen und Klemmen) für schnelles Verdrahten und Prüfen von Schaltschränken.
• Kompakte Abmessungen, geeignet für Werksprüfstände.

Charakteristiken / technische Spezifikationen

• Modell: UHV-430
• Eingangsversorgung: Dreiphasig, Vierleiter AC 380 V
• Hauptausgänge: Dreiphasig AC 100 V (fix) / Dreiphasig AC 0–10 A (100 V, einstellbar) / AC 0–400 V / DC 0–260 V
• Zusätzliche Ausgänge: Einphasig AC 220 V (Steckdosen, 2 Gruppen) / Dreiphasig AC 380 V (Klemmen, 1 Gruppe) / DC‑Festspannungen 24 V, 36 V, 110 V, 220 V
• Abmessungen (B×T×H): 550 × 750 × 800 mm
• Gewicht: 45 kg
