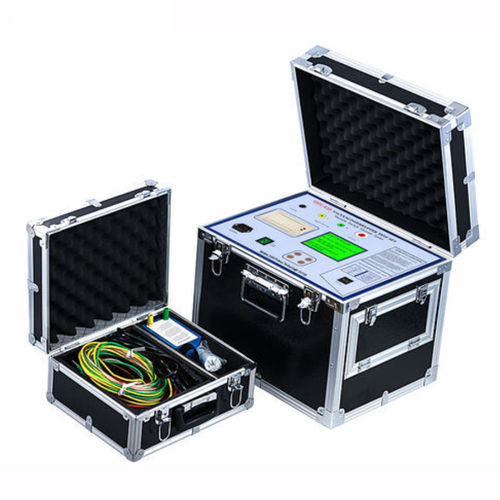

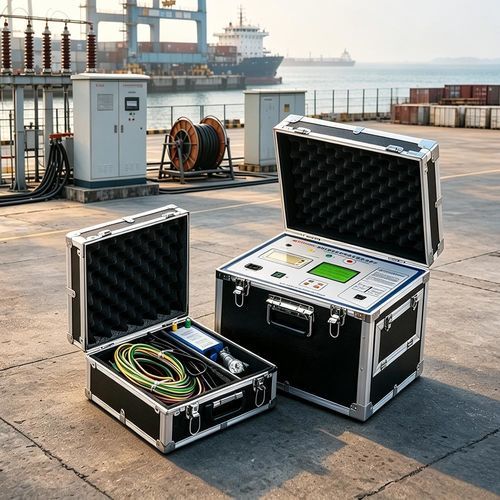

Vakuumprüfgerät UHV-420

SpannungautomatischStromnetz

Kurzbeschreibung
Das Prüfset UHV-420 ist ein quantitatives Messgerät zur Bestimmung des Vakuumgrades in Vakuumschaltern vor Ort. Es verwendet eine zerstörungsfreie Erregerspule und ist für präventive Prüfungen und Wartungstests geeignet.

Produktdetails
Erkennungsobjekt: Verschiedene Arten von Vakuumschaltröhren
Erkennungsmethode: Neue Erregerspule ermöglicht Messung ohne Demontage
Geltungsbereich: Mehrzweckgerät für verschiedene Vakuumschalter
Messbereich: 10^-5 ～ 10^-1 Pa
Messgenauigkeit: ±10% in den angegebenen Bereichen (10^-5–10^-4, 10^-4–10^-3, 10^-3–10^-2, 10^-2–10^-1 Pa)
Magnetfeldspannung: 1700 V
Gepulstes elektrisches Hochfeld: 30 kV
Rohröffnungsabstand beim Test: üblicher Nutzungsabstand
Umgebungstemperatur: -20℃ bis 40℃
Nettogewicht: 24 kg
Abmessungen (B×T×H): 410 × 320 × 370 mm
Probennehmer: Magnetronspule

Alternativnamen

• Vakuum-Unterbrecher-Tester
• Vakuum-Grad-Tester
• Vakuum-Unterbrecher-Testset

Merkmale

• Quantitative Messung des Vakuumgrades in der Lichtbogenlöschkammer verschiedener Vakuumschalter.
• Vor-Ort-Messung ohne Demontage des Vakuumschalters durch Erregerspule.
• Genaue und zuverlässige Prüfergebnisse für präventive Wartung.
• Einfache und praktische Bedienung für Servicetechniker.
• Testdaten können gespeichert, gedruckt und angezeigt werden.
• Anwendungen: Energieversorgung, Stahl, Petrochemie, Textil, Kohle, Eisenbahn u.a.
• Relativ leichtes Gerät (24 kg) für einfachen Transport.

Merkmale / Technische Spezifikationen

• Modell: UHV-420
• Erkennungsobjekt: Verschiedene Vakuumschaltröhren
• Erkennungsmethode: Erregerspule zur Messung ohne Demontage
• Messbereich: 10^-5 ～ 10^-1 Pa
• Messgenauigkeit: ≈ ±10% in den angegebenen Unterbereichen
• Magnetfeldspannung: 1700 V
• Gepulstes Hochfeld: 30 kV
• Betriebstemperatur: -20℃ bis 40℃
• Nettogewicht: 24 kg
• Abmessungen (B×T×H): 410 × 320 × 370 mm
• Probenehmer: Magnetronspule
