Resonanztestsystem UHV

für die Elektronikfür Kabelmodular

Produktübersicht

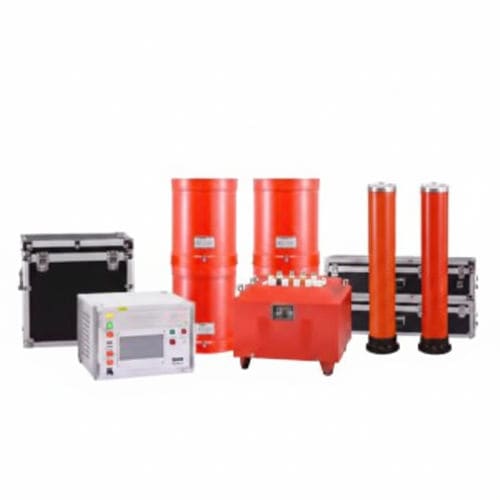

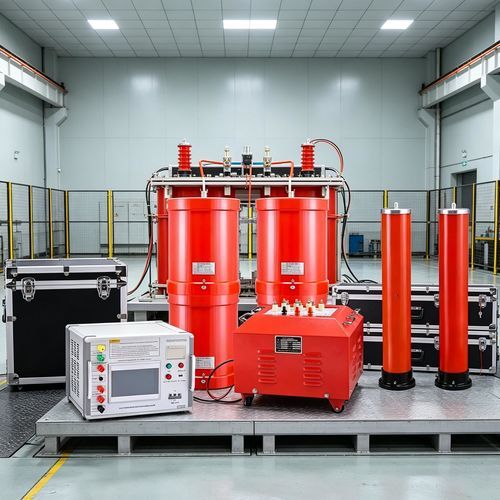

Das resonante AC-Durchschlagsprüfsystem UHV Series ist für Labor- und Feldprüfungen von Hochspannungsausrüstung wie XLPE-Kabeln, Haupttransformatoren, Sammelschienen, GIS und Wasserlaufgeneratoren ausgelegt. Es kombiniert einen frequenzgeregelten Stromversorger, einen Erregungstransformator, einen Hochspannungsreaktor und einen Kapazitätsteiler für variable AC-Prüfungen und Resonanzsuche bei Inbetriebnahme, Wartung und Abnahme.

Anwendungen

• Typprüfungen, Inbetriebnahme und Abnahmeprüfungen von Kabeln, Transformatoren, GIS und Sammelschienen.
• Periodische Wartung, Vor-Ort-Tests und Hochspannungsdiagnostik für Versorgungsunternehmen und Ingenieurbüros.

Arbeitsumgebung

• Umgebungstemperatur: −10°C bis 50°C
• Relative Luftfeuchtigkeit: ≤90% RH
• Höhe über NN: ≤1000 m

Haupttechnische Parameter und Funktionen

• Nennsystemleistung: 324 kVA
• Einspeisung: Dreiphasig 380 V, 50 Hz
• Bemessungsspannung Ausgang: 54 kV
• Bemessungsstrom: 6 A
• Frequenzbereich: 30–300 Hz
• Ausgangswellenform: Sinus; Verzerrung ≤1%
• Dauerbetrieb: 60 min bei Nennlast (1 min bei 1,1× Überspannung zulässig)
• Temperaturanstieg: ≤65 K nach 60 min bei Nennlast
• Gütefaktor: Q ≥ 30 (bei 45 Hz)
• Schutzfunktionen: konfigurierbarer Überstrom-, Überspannungs- und Flashover-Schutz
• Messgenauigkeit: Wirkwert 1.5

Erregungstransformator

• Nennleistung: 9 kVA
• Eingangsspannung: 0–400 V (einphasig)
• Ausgangsspannung: 3 kV
• Bauform: Trockentyp; Gewicht ≈ 50 kg

Frequenzumrichter / variabler Stromversorger

• Nennausgangsleistung: 18 kW
• Versorgungsspannung: 380 ±10% V (dreiphasig)
• Ausgangsspannung: 0–400 V (einphasig)
• Nenn-Ein-/Ausgangsstrom: 45 A
• Spannungsauflösung: 0.01 kV; Spannungsmessgenauigkeit: 1.5%
• Frequenzbereich: 30–300 Hz; Regelauflösung ≤0.1 Hz; Stabilität 0.1%
• Dauerbetrieb: 60 min bei Nennleistung; Geräuschpegel ≤50 dB

Hochspannungsreaktor

• Nennleistung: 54 kVA
• Nennspannung: 27 kV
• Nennstrom: 2 A
• Induktivität: 68 H / Abschnitt; Q ≥ 30 (45 Hz)
• Bauform: Trockentyp; Gewicht ≈ 75 kg

Kapazitäts- / SpannungsTeiler

• Nennspannung: 60 kV
• Kapazität: 2500 pF
• Dielektrischer Verlust: tgσ ≤ 0.5%
• Teilungsverhältnis: 1000:1; Messgenauigkeit: Wirkwert 1.5; Gewicht ≈ 10 kg

Produktmerkmale & Vorteile

• Umfassendes Schutzsystem mit einstellbaren Schwellen und intelligenter Flashover-Erkennung für sichere Prüfungen.
• Portables Felddesign: modulare, leichte Komponenten für den Einsatz vor Ort.
• Flexible Prüfmodi: Vollautomatisch, manuell, Auto-Tuning und manueller Boost zur Resonanzsuche.
• Intelligente Datenverwaltung: Offline-Speicherung/Druck mit eindeutiger Nummerierung zur Nachverfolgung.
• Intelligente Frequenzsweep-Funktion mit Echtzeit-LCD-Kurve zur visuellen Identifikation des Resonanzpunkts.
• Aufrüstbare DSP-Plattform für modulare Funktionserweiterung und Interface-Updates.

Technische Spezifikationen

• Modell/Serie: UHV Series Resonant System
• Nennsystemleistung: 324 kVA
• Nennspannung Ausgang: 54 kV
• Nennstrom Ausgang: 6 A
• Frequenzbereich: 30–300 Hz
• Wellenformverzerrung: ≤1%
• Gütefaktor: ≥30 (45 Hz)
• Schutzfunktionen: Überstrom, Überspannung, Flashover
• Hauptkomponenten: Frequenzumrichter, Erregungstransformator, Reaktor, Kapazitäts-Teiler
