Resonanztestsystem UHV-75kVA/75kV

für Stromnetzfür Kabelfür Transformator

Das UHV Frequenzumwandlungs‑AC‑Serien Resonanzprüfsystem ist ein modulares, DSP‑basiertes, tragbares Resonanzprüfsystem für großkapazitive Kapazitätsprüfungen und vorbeugende Spannungsfestigkeitsprüfungen. Es besteht aus einer Wechselstromquelle, einem Erregertransformator, Hochspannungsreaktoren und einem Hochspannungsteiler und ist für den Einsatz vor Ort mit mehreren Schutz‑ und Betriebsmodi ausgelegt.

Hauptvorteile

• Umfassende Sicherheit: Mehrstufiger Schutz einschließlich Überspannung, Überstrom, Nullstart und Entstimmung bei Überschlag mit vom Benutzer einstellbaren Schutzschwellen zum Schutz von Prüfling und Gerät.
• Erhöhte Flexibilität und Effizienz: drei Betriebsarten — Full Automatic, Manual und Automatic Tuning / Manual Boost — zur Anpassung an Feldbedingungen und zur Optimierung der Prüfgeschwindigkeit.
• Hervorragende Bedienbarkeit: leichtes, tragbares Design für den Feldeinsatz; unterstützt externe Datenspeicherung und Druck mit nummerierten Prüfaufzeichnungen zur schnellen Identifikation.
• Zukunftsfähiges Design: modulare DSP‑Plattform für Funktions‑Upgrades und kundenspezifische Anpassungen; intuitive Mensch‑Maschine‑Schnittstelle.

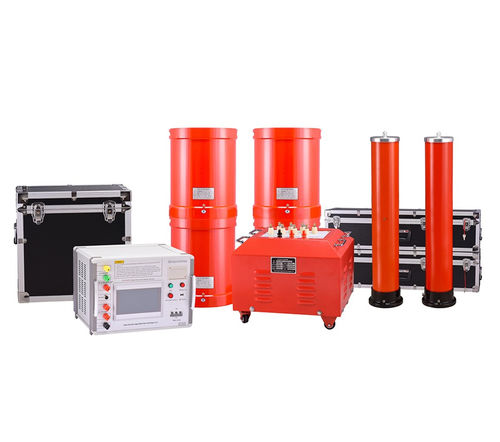

Systemzusammensetzung

• Wechselstromquelle
• Erregertransformator
• Hochspannungsreaktoren
• Hochspannungsteiler (Kondensator‑Teiler)

Arbeitsumfeld

• Umgebungstemperatur: −100°C bis 50°C
• Relative Luftfeuchte: ≤ 90 % RH
• Höhe über NN: ≤ 1000 m

Technische Spezifikationen

• Prüffähigkeit: Spannungsfestigkeitsprüfungen für Kabel (0 ~ 1000 kV), Wasserturbinen‑Generatoren, Haupttransformatoren, Sammelschienen, GIS, Schaltanlagen und andere elektrische Geräte.
• Plattform: DSP‑basierte modulare Plattform zur Aufrüstbarkeit und Anpassung.
• Betriebsarten: Full Automatic, Manual, Automatic Tuning / Manual Boost.
• Datenhandhabung: unterstützt externe Datenspeicherung und Druck; nummerierte Aufzeichnungen zur Identifikation.
• Schutzfunktionen: Überspannung, Überstrom, Nullstart, Entstimmung bei Überschlag; einstellbare Schutzschwellen.
• Kondensator‑Teiler: Nennspannung 60 kV; Kapazität 2500 pF; dielektrischer Verlust tgσ ≤ 0.5 %; Spannungs‑Teilungsverhältnis 1000:1; Messgenauigkeit: gültiger Wert 1.5; Gewicht: ca. 10 kg.
