Resonanztestsystem UHV-300kVA/100kV

für elektrische Maschinen und Anlagenfür Kabelkompakt

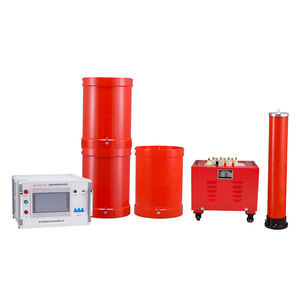

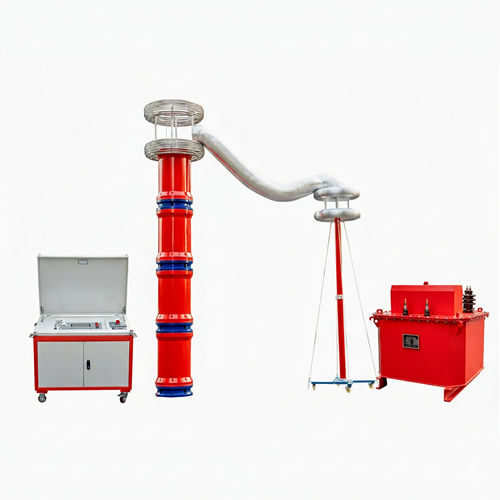

Das UHV-AC-Resonanzprüfset für Kabel ist ein tragbares Frequenzumwandlungs-Resonanz-Spannungsprüfsystem für Spannungsfestigkeitsprüfungen bis zu 0–1000 kV. Das System integriert Wechselstromquelle, Erregertransformator, Hochspannungsreaktoren, Hochspannungsteiler, SPWM-Digitalwellenformgenerator und IPM-Module unter DSP-Steuerung für stabile und effiziente Resonanzprüfungen.

Hauptfunktionen und technische Merkmale

• Integrierte Schutzfunktionen: Überspannungsschutz, Überstromschutz, Nullstart, Systementstimmung und Durchschlags-/Flash‑over‑Schutz; Schwellwerte für Überspannung/Überstrom sind vom Benutzer einstellbar.
• Drei wählbare Betriebsarten: Vollautomatik, Manuell und automatische Abstimmung mit manuellem Anheben (automatic tuning + manual boost) für flexible Feldanwendungen.
• Automatischer Frequenz-Sweep mit einstellbarem Startpunkt und LCD-Darstellung der Sweep-/Scan-Kurve zur direkten Erkennung des Resonanzpunktes.
• Kompaktes, leichtes Design geeignet für Einsätze vor Ort.
• Leistungselektronik und Steuerung: SPWM-Generator, fortschrittliche IPM-Module und DSP-basierte Steuerung mit Upgrade-Fähigkeit und stabiler Regelung.
• Trockengegossener Epoxid-Reaktor für Hochspannungsisolation und hohe Zuverlässigkeit.

Produktparameter

• Bemessene Ausgangsspannung: 0 ~ 220 kV (AC Effektivwert) und darunter
• Ausgangsfrequenz: 30 ~ 300 Hz
• Resonanzspannungswellenform: reine Sinuswelle, Wellenformverzerrung ≤ 1,0%
• Volllast-Betriebsdauer: Dauerbetrieb bis zu 60 Minuten
• Systemgütefaktor (Q): ≥ 20 bei Maximalbelastung
• Frequenzeinstellgenauigkeit: 0,1 Hz
• Instabilität: ≤ 0,01%
• Versorgungsspannung: Einphasig 220 V oder Dreiphasig 380 V ±10%, Netzfrequenz 50 Hz ±5%

Anwendungsbereiche

• Spannungsfestigkeitsprüfung von Kabeln bis 0–1000 kV und anderen Hochspannungsgeräten

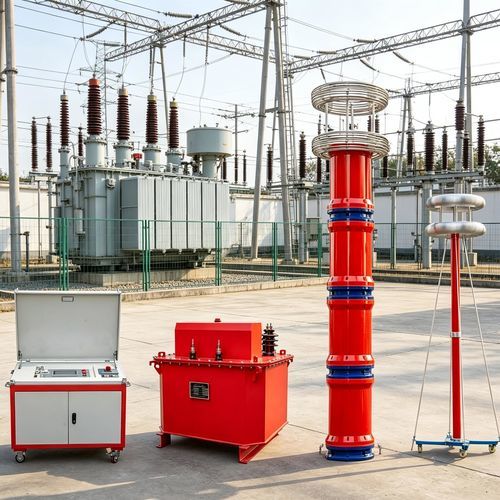

• Feldprüfungen vor Ort sowie laborbasierte dielektrische Prüfungen

Betrieb und Datenverwaltung

• Lokale Datenspeicherung und Druck mit nummerierten Aufzeichnungen zur Identifizierung und Rückverfolgbarkeit
• Benutzerkonfigurierbare Schutzgrenzen und DSP‑Firmware‑Updates zur Erweiterung der Funktionen
• Bedienoberfläche zur direkten Steuerung automatischer Sweeps, manueller Einstellungen und Prüfberichterstellung
