Hochspannungs-Dielektrimeter UHV-300kVA/100kV

tragbarAC

Produktübersicht

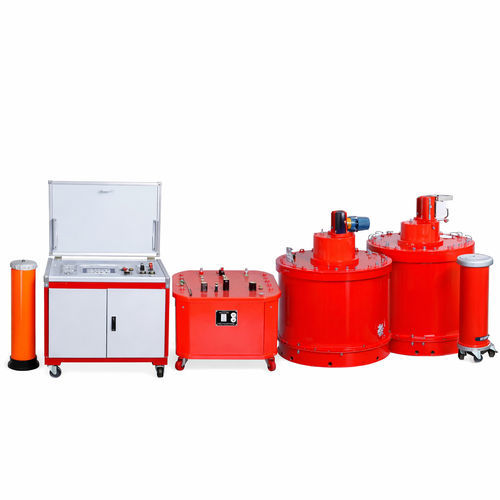

Das AC‑Serien‑Resonanztestsystem UHV(L) ist für AC‑Spannungsfestigkeitsprüfungen an Großleistungseinrichtungen (z. B. 11 kV / 30 MW Wasserturbinen‑Generatoren), Kabeln, GIS, Transformatoren und anderen Hochspannungsgeräten ausgelegt. Das modulare System vereint Wechselstromquelle, Erregertransformator, Hochspannungsreaktoren (induktive Abstimmung), Hochspannungsteiler sowie eine DSP‑basierte Steuer‑ und Messeinheit. Es unterstützt Generatorbetrieb und den Einsatz im Feld bei −10 °C bis 40 °C.

Wesentliche Funktionen und Vorteile

• Ausgangsspannungsbereich: 0–500 kV AC.
• Einstellbare Prüfzeit: 1–9999 s (benutzerdefiniert).
• Wellenformverzerrung ≤ 2 % zur Sicherstellung hochwertiger Sinusausgabe.
• Automatische Abstimmung: Berechnung der Resonanzfrequenz aus der Probekapazität und Ein‑Klick‑Abstimmung von Induktivität/Frequenz.
• Betriebsarten: vollautomatisch, halbautomatisch, manuell.
• Schutzfunktionen: Überspannung, Überstrom, Nullstart und Systementstimmungsschutz (Flashover).
• Echtzeit‑Datenverarbeitung: Spannung, Strom und Frequenzkurven; automatische Q‑Faktor‑Berechnung; Erzeugung normierter Prüfberichte.
• Niedriger Leistungsbedarf für Großprüfungen durch Resonanzverstärkung (z. B. deutlich geringere Leistungsanforderung gegenüber herkömmlichen Prüftransformatoren bei Langstrecken‑110 kV‑Kabeln).
• Modulare Anpassbarkeit für übliche Prüfklassen (Kabel 6–500 kV, GIS 35–500 kV, Transformatoren 10–500 kV).

Typische Zusammensetzung

• Wechselstromquelle
• Erregertransformator
• Hochspannungsreaktoren (induktive Abstimmung)
• Hochspannungsteiler
• Steuer‑ und DSP‑Messeinheit

Anwendungen und Einsatzfälle

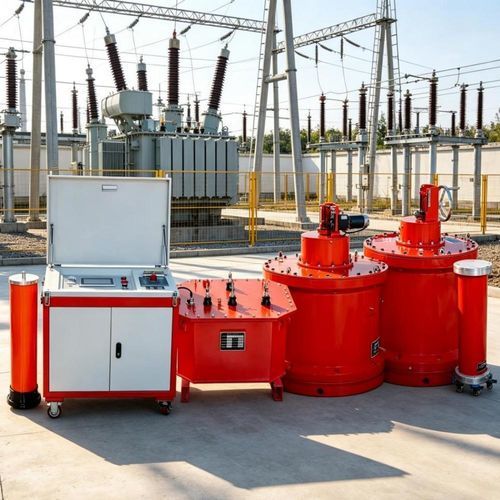

Werksabnahmeprüfungen für GIS und Transformatoren, Stichprobenprüfungen bei Kabelherstellern, Inbetriebnahme und Wartung von Generatoren und Erdkabelprojekten, Chargenprüfungen von Kabeln sowie vorbeugende Prüfungen in Einspeisungsleitungen erneuerbarer Energien. Geeignet für Außeneinsatz und abgelegene Standorte durch modulare Bauweise und Generatorbetrieb.

Technische Hinweise — Resonanzmodi
Das Produkt unterstützt zwei grundsätzliche Serienresonanzansätze: induktive Serienresonanz (Änderung der Induktivität bei konstanter Frequenz und Kapazität) und Frequenzmodulations‑Resonanz (Änderung der Ausgangsfrequenz/-leistung zur Erreichung der Resonanz). Beide Ansätze bieten jeweils Vor‑ und Nachteile hinsichtlich Reaktorkombination und Betriebsflexibilität.

AC‑Prüfparameter — Gummikabel‑Leitungen
Rated voltage U0/U (kV) — Test voltage — Time (min)
18/30 und darunter — 2U0 — 15 (oder 60)
21/35–64/110 — 2U0 — 60
127/220 — 1.7U0 (oder 1.4U0) — 60
190/330 — 1.7U0 (oder 1.3U0) — 60
290/500 — 1.7U0 (oder 1.1U0) — 60

AC‑Prüfparameter — XLPE‑Kabel
Rated voltage U0/U (kV) — Test voltage (neue Leitungen ≤3 Jahre / nicht neue Leitungen) — Time (min)
48/66 — 2U / 1.6U — 60
64/110 — 2U / 1.6U — 60
127/220 — 2U / 1.7U (nicht neu) / 1.36U (andere) — 60
190/330 — 2U / 1.7U — 60
290/550 — 2U / 1.7U — 60

Häufige Fragen (Auszug)

• F: Unterschied Serienresonanz vs. DC‑Test? A: Serienresonanz prüft die AC‑Spannungsfestigkeit unter simulierten Betriebsbedingungen; DC‑Test bewertet die Gleichspannungs‑Isolationsfestigkeit und erkennt DC‑spezifische Fehler.
• F: Warum werden sehr hohe Spannungen erreicht? A: In Resonanzkreisen wird Energie zwischen Induktivität und Kapazität übertragen, wodurch Spannung bei geringerer Eingangsleistung verstärkt wird.
• F: Ursachen für ungenaue Ergebnisse? A: Versorgungsschwankungen, ungenaue Resonanzfrequenz, Störeinflüsse, unsachgemäße Bedienung.
• F: Ist Kalibrierung erforderlich? A: Ja, regelmäßige Kalibrierung nach metrologischen Vorgaben wird empfohlen.

Technische Spezifikationen

• Serie/Modell: UHV(L)
• Prüfziele: Wasserturbinen‑Generatoren bis 11 kV / 30 MW; Kabel, GIS, Transformatoren.
• Ausgangsspannung: 0–500 kV AC.
• Prüfzeitbereich: 1–9999 s.
• Wellenformverzerrung: ≤ 2%.
• Automatische Abstimmung: ja.
• Betriebsarten: automatisch, halbautomatisch, manuell.
• Schutzfunktionen: Überspannung, Überstrom, Null‑Start, Entstimmungsschutz (Flashover).
• Betriebstemperatur: −10 °C bis 40 °C.
• Stromversorgung: unterstützt Generatorbetrieb für den Einsatz vor Ort.
