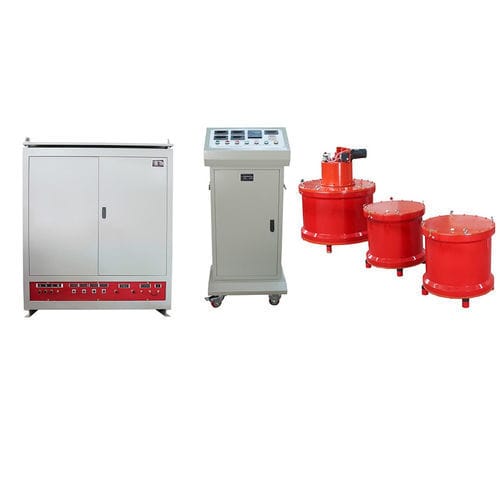

Resonanztestsystem UHV(L)

für Stromnetzfür elektrische Maschinen und Anlagenfür Schaltstation

Produktüberblick
Das UHV(L)-Induktivitäts-AC-Resonanzprüfsystem ist ein Serienresonanz-Prüfsystem für AC-Spannungsfestigkeitsprüfungen an einzelnen Hydrogeneratoren (≤ 250 MW) und verwandten Hochspannungsgeräten. Durch Abstimmung der Reaktoreninduktivität auf die kapazitive Reaktanz des Prüfobjekts erzeugt das System hohe Prüfspannungen bei geringem Eingangsleistungsbedarf und gewährleistet stabile Wellenformqualität sowie Schutz gegen Überschläge.

Anwendungen / Typische Verwendung

• AC-Spannungsfestigkeitsprüfungen an einzelnen Hydrogeneratoren bis 250 MW.
• Hochspannungsdiagnostik, Kalibrierung und Vor-Ort-Prüfungen in Energieerzeugung und -übertragung.

Systemaufbau

• Wechselstromquelle
• Spannungsregler
• Erregertransformator
• Hochspannungsreaktoren (induktivitätseinstellbar)
• Hochspannungsteiler und Messzubehör

Funktionsprinzip
Das System arbeitet im Serienresonanzprinzip: Die induktive Reaktanz der Reaktoren wird so abgestimmt, dass sie der kapazitiven Reaktanz des Prüfobjekts (z. B. Generatorwicklungen) bei Netzfrequenz entspricht, wodurch hohe Prüfspannungen bei minimalem Eingangsstrom erzeugt werden.

Hauptvorteile

• Hohe Effizienz bei geringem Leistungsbedarf durch Serienresonanzbetrieb.
• Niedrige Gesamtklirrfaktor (THD) der Ausgangswellenform, Verringerung des Überschlagsrisikos.
• Automatische Lichtbogenlöschung und Schutz vor Überschlag/Durchschlag.
• Tragbares, anpassbares Design für Vor-Ort-Prüfungen.

Technische Spezifikationen / Dokumentation

• Einsatzgebiet: AC-Widerstandstests an einzelnen Hydrogeneratoren (≤ 250 MW) und anderen Hochspannungsgeräten.
• Prinzip: Serienresonanz mit einstellbaren Reaktoren zur Abstimmung auf die Kapazität des Prüfobjekts.
• Hauptkomponenten: Wechselstromquelle, Spannungsregler, Erregertransformator, HV-Reaktoren, HV-Teiler.
• Verfügbare Dokumente: Bedienungsanleitung und Kalibrierungszertifikat (PDF).
