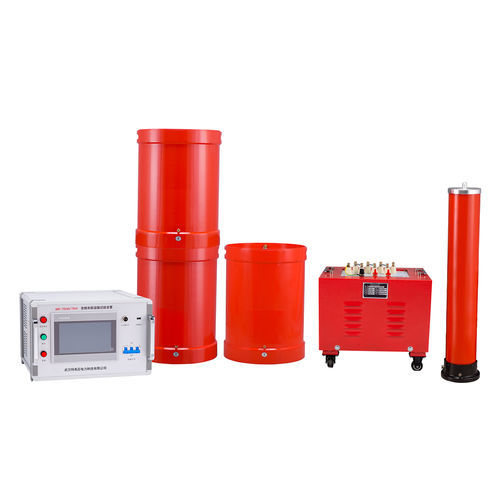

Resonanztestsystem UHV series

kompaktmodulartragbar

Übersicht

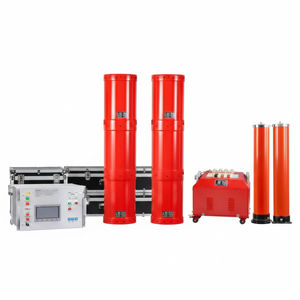

Das Serienresonanz-AC-Prüfsystem UHV-75kVA/75kV ist für Abnahmeprüfungen, Inbetriebnahmen und präventive Prüfungen großer kapazitiver Hochspannungsprüflinge ausgelegt. Das System ist DSP-gesteuert, leichtgewichtig und tragbar für den Einsatz vor Ort und integriert mehrere Schutzfunktionen wie Überspannung, Überstrom, Nullstart und Systemfehlanpassung (Flashover).

Alternative Bezeichnung
UHV-75kVA/75kV AC-Resonanz-Prüfsystem

Haupttechnische Parameter und Funktionen

• Nennleistung: 75 kVA
• Nennspannungen: 25 kV; 75 kV
• Nennströme: 3 A; 1 A
• Messgenauigkeit: System RMS-Klasse 1.5
• Betriebsfrequenz: 30–300 Hz
• Ausgangsform: Sinusförmig, Verzerrung ≤ 1%
• Gütefaktor: Q ≥ 30 (bei 45 Hz)
• Eingang: Einphasig 220 V oder Dreiphasig 380 V, 50 Hz
• Dauerbetrieb: 60 min bei Nennlast; kurzzeitige Überdruckbelastung 1,1× für 1 min
• Temperaturanstieg: ≤ 65 K nach 60 min bei Nennlast
• Betriebsumgebung: −20 °C bis 55 °C, ≤ 90% rF, Höhe ≤ 3000 m

Funktionen

• DSP-Plattformsteuerung für präzise Frequenzanpassung und stabile Ausgabe
• Leichtes, tragbares Design für den Feldeinsatz
• Mehrere Schutzfunktionen: Überspannung, Überstrom, Nullstart, Systemfehlanpassung/Flashover
• Sinusformige Ausgangsspannung mit geringer Verzerrung, geeignet für kapazitive Prüfungen

Anwendungsbereiche

• Abnahmeprüfungen und präventive Tests von großkapazitiven Hochspannungs-Kondensatorbaugruppen
• Inbetriebnahme vor Ort, Abnahmeprüfungen und Diagnose
