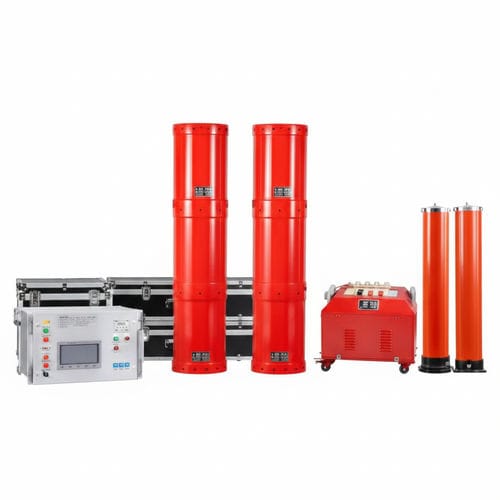

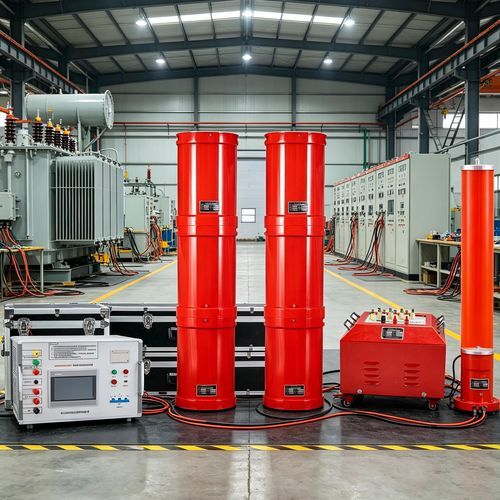

Resonanztestsystem UHV-540kVA/270kV

für Transformatormodularstationär

Die UHV-540kVA/270kV Series Resonance Solution ist ein frequenzumwandelndes Serienresonanz-Prüfsystem für hochkapazitive, hochspannungsfähige Prüflinge. Es erzeugt hohe Spannung und großen Strom durch Resonanz zwischen Reaktor und Prüflingskapazität, bei leichter, transportfähiger Bauweise und DSP-basierter Steuerplattform.

Anwendung

• Geeignet für Abnahmeprüfungen (Übergabe) und präventive Prüfungen von hochkapazitiven, hochspannungsfähigen kapazitiven Prüflingen.

Merkmale

• Integrierte Schutzfunktionen: Überspannung, Überstrom, Nullstart und System-Detuning (Flashover); Schutzschwellen vom Anwender einstellbar und Aufzeichnung der Flashover-Spannung zur Analyse.
• Leichtes, kompaktes Design für den Feldeinsatz.
• Drei Betriebsarten: Vollautomatik, Manuell und automatische Abstimmung mit manueller Spannungsanhebung für flexible Anwendung und höheren Prüf-Durchsatz.
• Digitale Datenspeicherung mit indizierter Nummerierung und Ferndruckfunktion zur einfachen Identifikation und Wiederauffindbarkeit von Prüfdaten.
• Automatische Frequenzabtastung mit konfigurierbarer Startfrequenz und wählbarer Abtastrichtung; großes LCD zeigt die Abtastkurve zur einfachen Erkennung des Resonanzpunkts.
• Modulare DSP-Plattform ermöglicht Hinzufügen/Entfernen von Funktionen, Software-Updates und eine benutzerfreundliche HMI.
• Deutlich reduzierte Anforderung an die Netzversorgung: die Versorgung muss nur die vom System aufgenommene Wirkleistung liefern (≈ 1/Q der Prüfkraft).
• Erhebliche Reduzierung von Gewicht und Volumen gegenüber konventionellen Systemen durch Wegfall sperriger Hochleistungsregler und Prüftransformatoren (typisch ≈ 1/10–1/30).
• Resonantes Filter verbessert die Ausgangswellenform, liefert eine saubere Sinuswelle und reduziert harmonische Spitzen, die zu Fehldurchschlägen führen können.
• Begrenzt Kurzschluss-/Durchschlagsströme: Im Serienresonanzfall verliert das System bei Durchschlag die Resonanz und der Strom fällt schnell auf ≈1/Q des normalen Prüfstroms, wodurch Brand-/Verbrennungsrisiken am Fehlerpunkt reduziert werden.
• Keine Wiederanlaufüberspannung nach Durchschlag: Verlust der Resonanz führt zum sofortigen Abfall der Hochspannung und zur Löschung des Lichtbogens; das langsame Wiederanlaufen verhindert plötzliche Überspannungen.

Charakteristiken / Technische Spezifikationen

• Nennleistung: 540 kVA
• Nennspannung: 54 kV; 135 kV; 270 kV
• Nennstrom: 10 A; 4 A; 2 A
• Messgenauigkeit: System RMS level 1.5
• Betriebsfrequenz: 30–300 Hz
• Geräte-Ausgangswellenform: Sinusförmig
• Qualitätsfaktor: Q ≥ 30 (f = 45 Hz)
• Wellenformverzerrung: ≤ 1%
• Eingangsversorgung: Einphasing 220 V oder Dreiphasig 380 V, Frequenz 50 Hz
• Betriebsdauer: 60 min Dauerbetrieb bei Nennlast; Überdruck 1,1× für 1 Minute
• Temperaturanstieg: ≤ 65 K nach 60 Minuten Dauerbetrieb unter Nennlast
• Schutzfunktionen: Überspannung, Überstrom, Nullstart, System-Detuning (Flashover) und weitere Schutzfunktionen
• Umgebungstemperatur: -20 ℃ bis 55 ℃
• Relative Luftfeuchtigkeit: ≤ 90% r.F.
• Höhe: ≤ 3000 m
