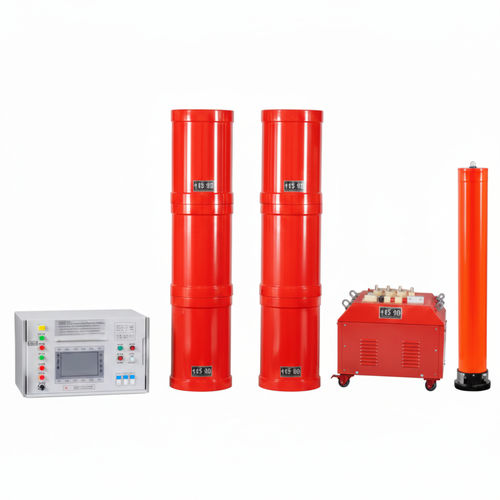

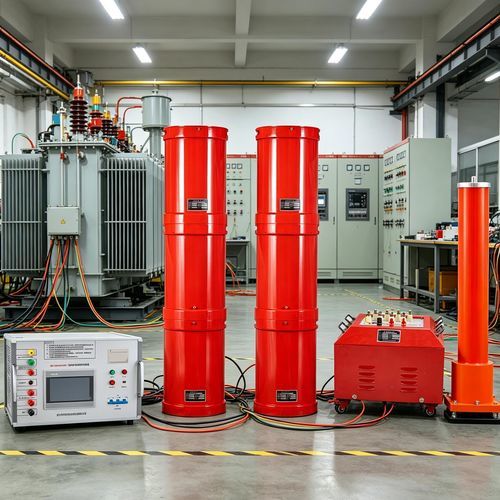

Resonanztestsystem UHV-405kVA/270kV

für KabelSchaltmodular

Die UHV-405kVA/270kV Serienresonanzlösung ist ein frequenzumwandelndes Serienresonanz-AC-Hochspannungs-Prüfsystem, ausgelegt für Durchschlagsprüfungen an kapazitiven Prüfobjekten großer Kapazität und elektrischen Betriebsmitteln. Es basiert auf DSP-Plattformtechnologie, integriert mehrere Schutzfunktionen und ist leicht und feldtauglich.

Produktparameter:

• Geeignet für Abnahme- und vorbeugende Prüfungen großer hochspannungsfähiger kapazitiver Prüfobjekte.

Prüfbereich / typische Anwendungen:

• AC-Spannungsfestigkeitstest für 10kV/300mm²-Kabel bis 4,5 km: Kapazität ≤ 1,6897 μF, Prüf-Frequenz 30–300 Hz, Prüfspannung 22 kV, Prüfzeit 5 Minuten.
• AC-Spannungsfestigkeitstest für 35kV/300mm²-Kabel bis 2 km: Kapazität ≤ 0,389 μF, Prüf-Frequenz 30–300 Hz, Prüfspannung 52 kV, Prüfzeit 60 Minuten.
• AC-Spannungsfestigkeitstest für 110kV/300mm²-Kabel bis 0,5 km: Kapazität ≤ 0,0735 μF, Prüf-Frequenz 30–300 Hz, Prüfspannung 128 kV, Prüfzeit 60 Minuten.
• Vollisolations-AC-Spannungsfestigkeitstest für 110kV/120 MVA-Haupttransformator: Kapazität ≤ 0,02 μF, Prüf-Frequenz 45–65 Hz, Prüfspannung ≤ 160 kV, Prüfzeit 1 Minute.
• AC-Spannungsfestigkeitstest für 110kV-Schaltanlagen und andere elektrische Ausrüstung: Prüf-Frequenz 30–300 Hz, Prüfspannung ≤ 265 kV, Prüfzeit 1 Minute.

Besonderheiten / Hauptfunktionen:

• Das Gerät passt die Versorgungsspannungsfrequenz an, um Resonanz zwischen Reaktor und Prüfkondensator zu erreichen und so hohe Spannung und hohen Prüfstrom bei geringem Netzbedarf zu erzeugen.
• Schutzfunktionen: Überspannung, Überstrom, Zero-Start, System-Detuning (Überschlag); Über-/Überstrom-Schutzwerte sind einstellbar; Überschläge werden erkannt und die Überslagenspannung protokolliert.
• Leichtes, kompaktes Design für bequemen Feldeinsatz.
• Drei Betriebsarten: vollautomatisch, manuell und automatische Abstimmung mit manueller Spannungssteigerung zur Beschleunigung der Prüfabläufe.
• Datenaufzeichnung und Ferndruck: gespeicherte Datensätze sind digital nummeriert zur einfachen Identifikation und Suche.
• Automatische Frequenzabtastung mit einstellbarer Startfrequenz und wählbarer Scanrichtung; großes LCD zeigt die Abtastkurve zur visuellen Erkennung des Resonanzpunktes.
• Modulare DSP-Plattformtechnologie ermöglicht Funktionserweiterungen und Upgrades; benutzerfreundliche HMI.
• Deutlich reduzierter Netzanschlussbedarf: Die Versorgung muss nur die aktive Leistung liefern (ca. 1/Q der Prüfkraft).
• Stark reduzierte Masse und Baugröße im Vergleich zu konventionellen Prüfgeräten (typisch 1/10–1/30 des Volumens/Gewichts), da leistungsstarke Spannungsregler und konventionelle Prüftrafos entfallen.
• Verbesserte Ausgangswellenform durch resonanten Filteraufbau, gute Sinuswellenform und Vermeidung von fehlerhaften Auslösungen durch Harmonische.
• Im Serienresonanzzustand führt ein Durchschlag zum schnellen Desabstimmen des Kreises und zur Reduktion des Stroms auf ~1/Q des Normalstroms, wodurch hohe Kurzschlussströme und Wiederanlauf-Überspannungen verhindert werden.

Charakteristiken / Technische Spezifikationen:

• Nennleistung: 405 kVA
• Nennspannung: 45 kV; 90 kV; 135 kV; 270 kV
• Nennstrom: 9 A; 4.5 A; 3 A; 1.5 A
• Messgenauigkeit: System RMS level 1.5
• Betriebsfrequenz: 30–300 Hz
• Geräte-Ausgangswellenform: Sinuswelle
• Qualitätsfaktor: Q ≥ 30 (f = 45 Hz)
• Wellenformverzerrung: Ausgangsspannungsverzerrung ≤ 1%
• Eingangsstromversorgung: Einphasen 220 V oder Dreiphasen 380 V, 50 Hz
• Betriebsdauer: Dauerbetrieb 60 Minuten unter Nennlast; Überdruck 1,1× für 1 Minute zulässig
• Temperaturanstieg: ≤ 65 K nach 60 Minuten Dauerbetrieb unter Nennlast
• Schutzfunktionen: Überspannung, Überstrom, Zero-Start, System-Mismatch (Überschlag) u. a.
• Umgebungstemperatur: -20 ℃ bis 55 ℃
• Relative Luftfeuchtigkeit: ≤ 90 %
• Höhe: ≤ 3000 m
