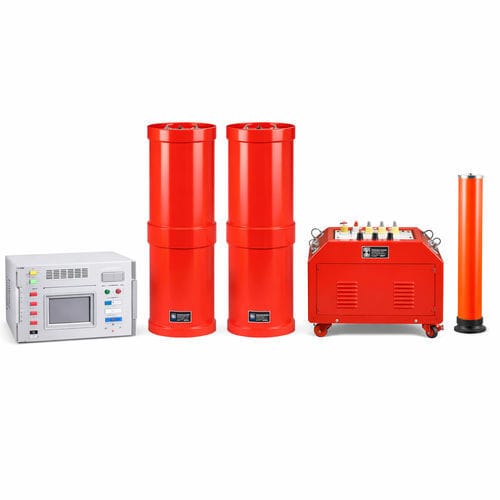

Resonanztestsystem UHV-135kVA/108kV

kompaktmodulartragbar

Übersicht
Kompaktes, leichtes Serien-Resonanz-Prüfgerät für Hochspannungsprüfungen im Labor und im Feld. DSP-basierte Steuerung gewährleistet stabile sinusförmige Ausgangsspannung und präzise RMS-Messungen.

Prinzip und Anwendung
Die UHV-135kVA/108kV-Lösung erreicht Resonanz durch Anpassung der Netzfrequenz, sodass Reaktor und Prüfkapazität in Resonanz treten und hohe Spannung sowie großer Strom am Prüfobjekt erzeugt werden bei vergleichsweise geringem Versorgungsbedarf. Typische Anwendungen: Kabelspannungsprüfungen, Isolationsprüfungen und andere Hochspannungsprüfungen, bei denen Portabilität und geringe Leistungsanforderung wichtig sind.

Haupttechnische Parameter und Funktionen

• Nennleistung: 135 kVA
• Verfügbare Nennspannungen: 27 kV; 54 kV; 108 kV
• Verfügbare Nennströme: 5 A; 2,5 A; 1,25 A
• Messgenauigkeit: System RMS Level 1.5
• Betriebsfrequenz: 30–300 Hz (frequenzeinstellbare Resonanz)
• Ausgangsform: Sinuswelle
• Gütefaktor: Q ≥ 30 (f = 45 Hz)
• Obere Verzerrung der Ausgangsspannung: ≤ 1%
• Eingangsversorgung: Einphasig 220 V oder Dreiphasig 380 V, 50 Hz
• Dauerbetrieb: 60 Minuten bei Nennlast; kurzzeitige Überlast 1,1× für 1 Minute
• Temperaturanstieg: ≤ 65 K nach 60 Minuten bei Nennlast
• Schutzfunktionen: Überspannung, Überstrom, Nullstart-Interlock, Systemfehlanpassung/Flashover-Schutz
• Umgebungstemperatur: -20℃ bis 55℃
• Relative Luftfeuchtigkeit: ≤ 90% RH
• Höhe: ≤ 3000 m

Anwendungen und Merkmale

• Ausgelegt für Kabelprüfungen und weitere Hochspannungsprüfungen mit Serienresonanz.
• Tragbares Format und geringe Leistungsanforderung erleichtern den Feldeinsatz und internationale Nutzung.
• Hoher Q-Wert und geringe Wellenformverzerrung sorgen für stabile, reproduzierbare Prüfbedingungen.
• DSP-Steuerung ermöglicht präzise Frequenzanpassung und zuverlässige Messungen.

Zusätzliche Produktbilder

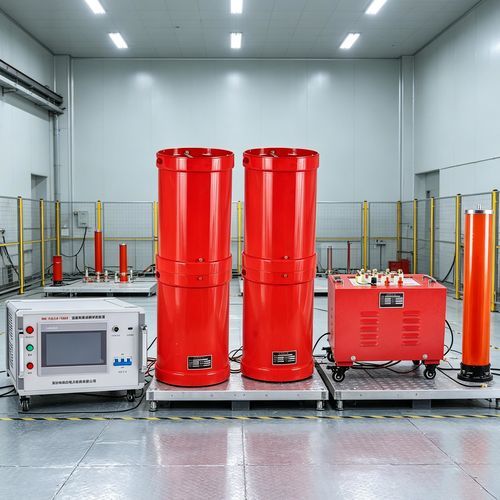

Die Abbildungen zeigen Geräteansicht, Bedienfeld, Anschlussstellen und Hauptkomponenten zur Unterstützung bei Installations- und Betriebsbewertung.
