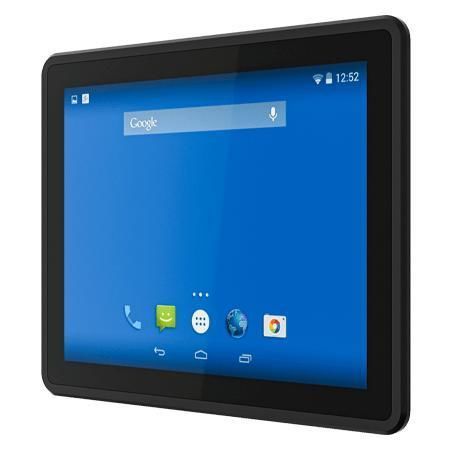

Panel-PC / Multitouchscreen R15FA3S-EHC3

mit kapazitivem PCAP-Touchscreen15"1024 x 768

Übersicht
Der Winmate R15FA3S-EHC3 ist ein 15-Zoll HMI-Panel-PC der NXP i.MX6 E-Serie, ausgelegt für Maschinensteuerung, Fabrikautomation und Bedieneroberflächen in industriellen Umgebungen. Das Gerät bietet ein projiziert-kapazitives Multi-Touch-Display, lüfterlose ARM-Rechenleistung, Frontschutz IP65 und optionalen Power over Ethernet (PoE) zur Vereinfachung von Verkabelung und Energieverwaltung.

Hauptmerkmale

• 15 Zoll 1024 x 768 Display mit Projected Capacitive Multi-Touch (P-CAP)
• NXP i.MX6 Dual Core 1,0 GHz Prozessor
• Lüfterloses Design für geringen Energieverbrauch und geräuschlosen Betrieb
• Unterstützt Power over Ethernet (PoE) (PD, 802.3at)
• Front IP65 (wasserdicht und staubgeschützt)
• Schnittstellen: USB (Console/Mini/Type-A), RS232/422/485, Micro SD, RJ45 mit PoE, Micro HDMI optional

Produkt-Highlights

• True-flat Front zur einfachen Reinigung und hygienischen Wartung in Produktionsbereichen
• PoE reduziert Verkabelungsaufwand, indem Daten und Strom über ein Kabel geführt werden
• ARM-basierte Verarbeitung liefert effiziente Leistung bei geringer Leistungsaufnahme für Embedded-Anwendungen
• P-Cap Touchscreen unterstützt Multi-Touch und verfügt über kratzfestes Schutzglas
• Panel-Montageclips und VESA-Optionen ermöglichen einfache Integration in Schaltschränke oder Bedienplätze

Zertifizierungen

• CE, FCC

Technische Daten

• Display
  • Größe: 15.0 inches
  • Touch / Glas: Projected Capacitive Multi Touch Screen
  • Auflösung: 1024 x 768
  • Helligkeit: 300 nits
  • Kontrastverhältnis: 2000:1
  • Blickwinkel: 88/88/88/88
  • Aktive Fläche: 304.1 x 228.1 mm
• System
  • Prozessor: NXP i.MX6 Dual Core, 1,0 GHz
  • Arbeitsspeicher: 1 GB (Standard); 2 GB (optional)
  • Speicher: eMMC 16 GB (Standard); 32 GB eMMC (optional)
  • Betriebssysteme (optional): Ubuntu 18.04, Android 6.0, Debian 7.0, Linux 4.1.15 mit Qt 5.5
  • WLAN / Bluetooth: optional via mPCIe Wi‑Fi Modul
• Mechanik
  • Abmessungen: 353 x 277 x 42 mm
  • Ausschnitt (Cut out): 336 x 266 mm
  • Gewicht: 3.0 kg
  • Montage: Panel mount; VESA mount
  • Gehäuse: Metall-Frontblende mit Kunststoff-Rückabdeckung
  • Kühlung: Fanless
• Umgebung
  • Betriebsfeuchte: 10% bis 90% RH, nicht kondensierend
  • Betriebstemperatur: 0°C bis 50°C
  • Lager temperatur: -10°C bis 60°C
  • IP-Rating: Front IP65
• I/O-Ports
  • USB: 1 x Console Port (Mini USB), 1 x USB OTG, 1 x USB 2.0 (Type-A)
  • Seriell: 1 x RS232/422/485 (Default RS232)
  • LAN: 1 x RJ45 mit PoE (PD, 802.3at)
  • Video: 1 x Micro HDMI (optional)
  • SD-Karte: 1 x Micro SD Slot
  • Erweiterung: 1 x mPCIe Slot (half-size Wi‑Fi)
  • CANBUS: 1 x CANBUS (D-sub9)
  • Stromeingang: 1 x 12V DC, 2-Pin Terminal Block
• Zubehör & Stromversorgung
  • Adapter 100 ~ 240V AC zu 12V DC (12V 50W empfohlen)
  • Netzkabel, VESA-Schrauben, Montageclips, Treiber-CD & Handbuch (je nach Konfiguration)
