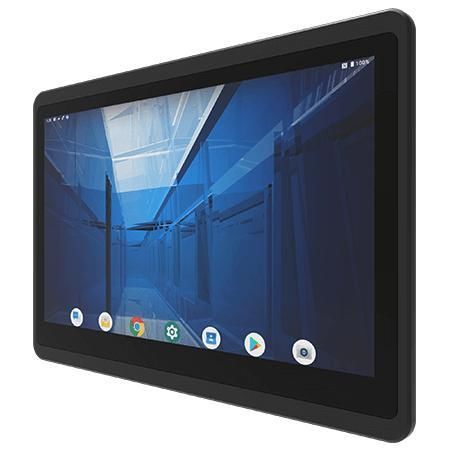

Panel-PC / Multitouchscreen W15MG3S-EHA4

mit kapazitivem PCAP-Touchscreen15,6"1920 x 1080

Übersicht
Der Winmate W15MG3S-EHA4 ist ein 15,6‑Zoll HMI‑Panel‑PC der E‑Serie für Maschinensteuerung, Fabrikautomation und Bedienerschnittstellen. Er verfügt über eine ARM‑6‑Core‑CPU, lüfterlose Kühlung, Front‑IP65‑Schutz und Android 13 als Standard‑OS; Linux‑Optionen stehen für Integrationen zur Verfügung.

Hauptmerkmale

• 15,6" Full HD (1920 × 1080) mit Projected Capacitive Multi‑Touch (PCAP)
• ARM CPU: 2 × A78 2,0 GHz + 4 × A55 2,0 GHz
• Lüfterloses Design für leisen, energiearmen Betrieb
• Front IP65 gegen Wasser und Staub
• Android 13 (Standard); Linux Yocto und Ubuntu optional

Display

• Größe: 15,6 Zoll
• Touch / Glas: Projected Capacitive Multi Touch Screen (PCAP)
• Auflösung: 1920 × 1080
• Helligkeit: 400 nits
• Kontrastverhältnis: 800:1
• Blickwinkel: 85/85/85/85
• Aktive Fläche: 344,16 × 193,59 mm

System­spezifikation

• Prozessor: ARM 2 × A78 2,0 GHz + 4 × A55 2,0 GHz
• Speicher: 4 GB LPDDR4
• Speicherplatz: 32 GB onboard
• Betriebssystem: Android 13 (Standard); Linux Yocto 5.15.47 mit Qt 5.15 (optional); Ubuntu 22.04 (optional)

Mechanik

• Abmessungen: 402 × 251,3 × 63 mm
• Einbaumaß (Cut out): 369 × 228 mm
• Gewicht: 2,8 kg
• Montage: Panel Mount
• Gehäuse: Metallfrontblende, Kunststoff‑Rückgehäuse
• Kühlung: Fanless Design

Umgebung

• Betriebsfeuchte: 10%–90% RH, nicht kondensierend
• Betriebstemperatur: 0°C bis 50°C
• Lagerungstemperatur: -20°C bis 60°C
• Stoß: MIL‑STD‑810H Methode 516.8 Verfahren I
• Vibration: MIL‑STD‑810H Methode 514.8 Verfahren I
• IP‑Schutz: Front IP65

Zertifizierungen

• CE
• FCC

E/A‑Ports

• USB: 2 × USB 2.0 Typ A; 1 × USB 2.0 Typ C (OTG)
• Seriell: 1 × RS232/422/485 (Standard RS232)
• LAN: 1 × 10/100/1000 Mbps (PoE PD 802.3at optional)
• Video: Micro HDMI Ausgang (optional)
• SD: Micro SD Kartensteckplatz

Zubehör

• 100–240V AC zu DC Adapter
• Netzkabel
• VESA Schrauben
• Montage‑Clips

Stromversorgung

• Stromeingang: 12V DC über Terminal Block
• Adapter: 12V 50W empfohlen

Technische Daten

• Modell: W15MG3S-EHA4
• Display: 15,6" FHD (1920×1080), 400 nits, PCAP Multi‑Touch
• Prozessor: ARM 2×A78 + 4×A55 @ 2,0 GHz
• Speicher / Speicherplatz: 4 GB LPDDR4; 32 GB onboard
• Gehäuse & Montage: Metallfrontblende, Kunststoff‑Rückgehäuse; Panel Mount
• Abmessungen / Gewicht: 402 × 251,3 × 63 mm; 2,8 kg
• Kühlung: Lüfterlos
• Frontschutz: IP65
• Umgebung: 0°C–50°C Betrieb; -20°C–60°C Lagerung; 10%–90% RH
• Stoß & Vibration: MIL‑STD‑810H
• E/A: USB 2.0 (A×2, C OTG×1), RS232/422/485×1, LAN 10/100/1000×1 (PoE optional), Micro HDMI (opt), Micro SD Slot
• Strom: 12V DC Terminal Block; Adapter 12V 50W
• Zertifizierungen: CE, FCC
