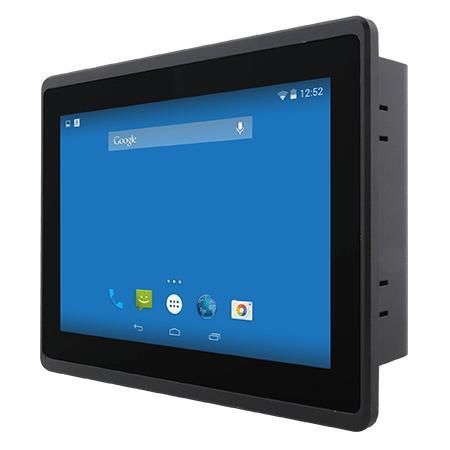

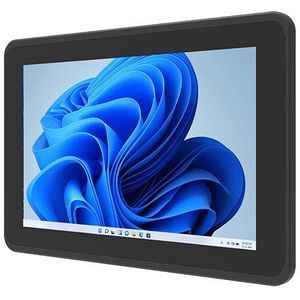

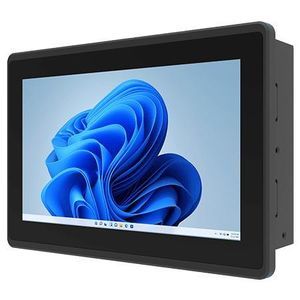

Panel-PC / mit Multi-Touch-Screen W07FA3S-EHO1

mit kapazitivem PCAP-Touchscreen7"1024 x 600

Übersicht
Winmate W07FA3S-EHO1 ist ein 7-Zoll HMI-Panel-PC auf Basis des NXP i.MX6 E-Serie Dual Core 1.0 GHz Prozessors. Entwickelt für Maschinensteuerung, Fabrikautomation und Bediener-HMI, bietet das Gerät ein lüfterloses Design, PCAP-Multi-Touch-Display, Frontseite mit IP65-Schutz und verschiedene industrielle I/O-Optionen. PoE PD (802.3at) ist optional verfügbar.

Hauptmerkmale

• 7 Zoll 1024 x 600 Projected Capacitive (P-CAP) Multi-Touch-Display
• NXP i.MX6 Dual Core 1.0 GHz Prozessor
• Lüfterloses Kühlkonzept und Metallgehäuse
• Frontseite mit Schutzklasse IP65
• Industrielle Schnittstellen: USB, RS232/422/485, CANBUS, LAN mit optionalem PoE

Produkt-Highlights

• True Flat Design: Plane Frontfläche zur vereinfachten Reinigung und reduzierten Staubansammlung.
• Power over Ethernet (PoE): Optionales PoE PD für Daten und Strom über ein Kabel zur vereinfachten Installation.
• Energieeffiziente ARM-Performance: NXP i.MX6 Plattform geeignet für eingebettete Industrie-IoT-Anwendungen.
• P-Cap Touch: Glasabdeckung kratzfest, unterstützt 4-Punkt-Multi-Touch und Fingerbedienung.
• Schnelle Panel-Installation: Montageclips für schnellen Einbau ohne sichtbare Bohrungen.

Zertifizierungen

• Front IP65
• CE
• FCC

Technische Spezifikationen

• Display: 7.0 inches; Auflösung: 1024 x 600; Aktive Fläche: 153.6 x 90 mm; Blickwinkel: 75/75/75/70
• Helligkeit / Kontrast: Modulabhängige Werte (z. B. 1000 nits / 320 nits; Kontrast 700:1 / 500:1)
• Prozessor: NXP i.MX6 Dual Core 1.0 GHz
• Speicher: 1 GB Standard; 2 GB optional
• Speicher (Storage): eMMC onboard 16 GB Standard; 32 GB optional
• Betriebssysteme: Ubuntu 18.04, Android 6.0, Debian 7.0, Linux 4.1.15 mit Qt 5.5 (optional)
• Konnektivität: 1 x Mini USB Konsole, 1 x USB OTG, 1 x USB 2.0 Type-A, 1 x RS232/422/485, 1 x CANBUS (D-sub9), 1 x RJ45 LAN (PoE PD optional), 1 x Micro HDMI (optional), 1 x Micro SD, 1 x mPCIe
• Stromversorgung: 12V DC Eingang (2-Pin Terminal); Adapter 12V 50W
• Mechanik: 185 x 128 x 56 mm; Cut out 174.9 x 117.7 mm; Gewicht ~0.9 kg; Panel- und VESA-Montage; Metallgehäuse
• Umgebung: Betr. Luftfeuchte 10%–90% RH, nicht kondensierend; Betriebstemp. 0°C–50°C; Lagerung -10°C–60°C (oder -20°C je nach Variante)
• Zubehör: 100~240V AC→DC Adapter, Netzkabel, VESA-Schrauben, Montageclips, Treiber-CD & Handbuch
