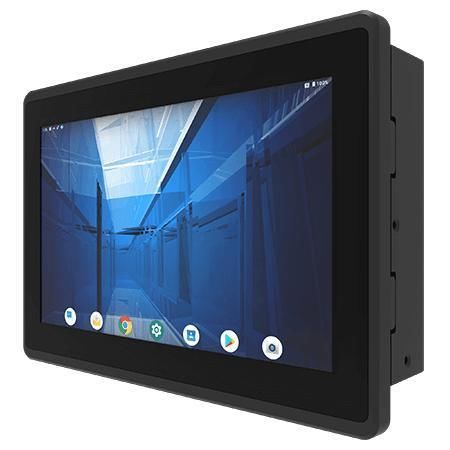

Panel-PC / Multitouchscreen W07IM3S-EHT1

mit kapazitivem PCAP-Touchscreen7"1024 x 600

Übersicht
Winmate W07IM3S-EHT1 ist ein 7.0-Zoll HMI-Panel-PC (E-Serie) auf Basis eines ARM A53 Quad-Core 2,0 GHz Prozessors, entwickelt für Maschinensteuerung, Fabrikautomation und Bediener-HMI-Anwendungen mit Bedarf an geringem Energieverbrauch, Frontschutz IP65 und langfristiger Verfügbarkeit.

Hauptmerkmale

• 7.0 Zoll 1024 x 600 Display mit Projected Capacitive Multi-Touch (P-CAP)
• ARM A53 Quad Core 2,0 GHz Prozessor
• Lüfterloses Design für niedrigen Stromverbrauch und zuverlässigen Feldeinsatz
• Frontseite IP65 wasser- und staubgeschützt
• Android 11 (Standard); Unterstützung für Android oder Linux

Produkt-Highlights

• True Flat-Glasfront für einfache Reinigung und hygienische Nutzung
• P-Cap-Touch mit Glasabdeckung, kratzfest und 4-Punkt-Multi-Touch
• ARM-Rechenleistung optimiert für industrielle IIoT- und HMI-Aufgaben
• Schnelle Panelmontage mit Montageclips (kein Bohren) und optionaler VESA-Befestigung

Zertifizierungen
CE, FCC

Anwendungen
Maschinensteuerung, Fabrikautomation, Bediener-HMI, eingebettete Industrieeinsätze und andere missionskritische Umgebungen, die robuste, energieeffiziente HMI-Lösungen erfordern.

Spezifikationen

• Modell: W07IM3S-EHT1
• Display-Größe: 7.0 inches
• Touch / Glas: Projected Capacitive Multi-Touch Screen (P-CAP)
• Auflösung: 1024 x 600
• Panel-Helligkeit: 320 nits
• Kontrastverhältnis: 1000:1
• Blickwinkel: 75, 75, 75, 70
• Aktive Fläche: 153.6 x 90 mm
• Prozessor: ARM A53 (Quad Core 2.0 GHz)
• Arbeitsspeicher: 4 GB LPDDR4
• Speicher: eMMC onboard 32 GB
• Betriebssystem: Android 11 (Standard, upgradebar auf Android 13); optional Linux Yocto 5.15.47 mit Qt 5.15; optional Ubuntu Server 22.04
• Abmessungen: 185 x 128 x 56 mm
• Ausschnitt (Cut out): 175 x 118 mm
• Gewicht: 0,9 kg
• Montage: Panel mount; VESA mount
• Gehäuse: Plastic housing mit metallischer Rückabdeckung
• Kühlung: Fanless design
• Betriebsfeuchte: 10% bis 90% RH, non-condensing
• Betriebstemperatur: 0 °C bis 50 °C
• Lagerungstemperatur: -20 °C bis 60 °C
• Stoßfestigkeit: MIL-STD-810H Method 516.8 Procedure I
• Vibration: MIL-STD-810H Method 514.8 Procedure I
• IP-Schutzart: Front IP65
• Zertifizierung: CE, FCC
• USB-Ports: 2 x USB 2.0 Type A; 1 x Micro USB 2.0 OTG
• Seriell: 1 x RS232/422/485 (Default RS232)
• LAN: 1 x LAN 10/100/1000 Mbps (Default); PoE (PD, 802.3at) optional
• Video: 1 x Micro HDMI Output (optional)
• SD-Kartensteckplatz: 1 x MicroSD (max. 32 GB)
• Zubehör: Adapter 100–240V AC to DC; Netzkabel; VESA-Schrauben; Montageclips
• Stromversorgung: 12V DC mit Terminal Block; Adapter: 12V 50W
