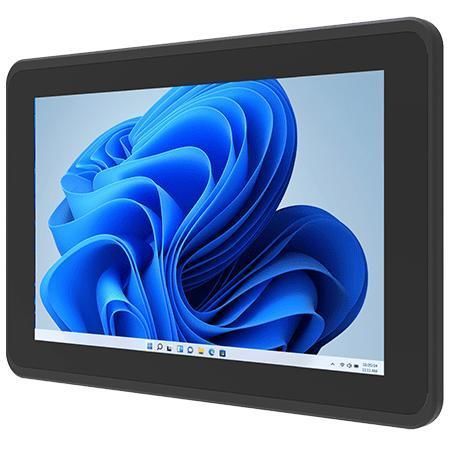

Panel-PC / Multitouchscreen W10IAN3S-EHH2

mit kapazitivem PCAP-Touchscreen10,1"1280 x 800

Übersicht
Der Winmate W10IAN3S-EHH2 ist ein 10,1" HMI Panel PC der E‑Serie mit Intel® Processor N150 (6M Cache, bis zu 3,60 GHz). Entwickelt für Maschinensteuerung, Fabrikautomation und Bediener-HMI, bietet das Gerät einen lüfterlosen Betrieb, geringen Energieverbrauch, eine vordere IP65‑Abdeckung und doppelte Hochgeschwindigkeits-Ethernet‑Anschlüsse.

Hauptmerkmale

• 10,1" 1280 x 800 mit Projected Capacitive MultiTouch (PCAP)
• Intel® Processor N150, 6M Cache, bis zu 3,60 GHz
• Front IP65 – wasserdicht und staubdicht
• Dual Ethernet (2 x 2.5 Giga LAN)
• Lüfterloses Kühlkonzept und sehr niedriger Stromverbrauch

Certifications

• CE
• FCC

Display

• Größe: 10.1 inches
• Touch / Glas: Projected Capacitive Multi Touch Screen (PCAP)
• Auflösung: 1280 x 800
• Panelhelligkeit: 350 nits
• Kontrastverhältnis: 800:1
• Blickwinkel: 85 / 85 / 85 / 85
• Aktive Fläche: 216.96 x 135.6 mm

System Specification

• Prozessor: Intel® Processor N150, 6M Cache, up to 3.60 GHz
• Arbeitsspeicher: 8 GB (Default); 16 GB (Optional)
• Speicher: 128 GB SSD (Default); optional 256 GB / 512 GB / 1 TB / 2 TB / 4 TB
• Ethernet Controller: 2 x Intel® 2.5 Gigabit Ethernet
• Sicherheit: TPM 2.0
• Betriebssysteme (optional): Windows 11 IoT Enterprise (64-bit); Windows 11 Pro (64-bit); Linux Ubuntu 24.04 (Wake on Touch wird unter Ubuntu nicht unterstützt)
• WLAN / Bluetooth: optional (M.2 2230 E-Key für Wi‑Fi)

Mechanik

• Abmessungen: 267 x 182 x 56.5 mm
• Ausschnitt (Cut out): 244 x 159 mm
• Gewicht: 1.5 kg
• Montage: Panel mount (Default); VESA mount (Optional)
• Gehäuse: Metal Housing & ABS+PC
• Kühlsystem: Fanless Design

Umgebung

• Betriebsfeuchte: 10% bis 90% RH, nicht kondensierend
• Betriebstemperatur: 0°C bis 50°C
• Lagertemperatur: -10°C bis 60°C
• IP-Schutzart: Front IP65

IO Ports

• USB: 2 x USB 3.2 Gen1 Type-A; 1 x USB 3.2 Gen2 Type-C (unterstützt DP Alt. Mode)
• Seriell: 1 x RS232/422/485 (Default RS232)
• LAN: 2 x 2.5 Giga LAN RJ45
• Video: 1 x HDMI 2.0 (Optional)
• Erweiterung: 1 x M.2 2230 E-Key Slot (für Wi‑Fi)
• Stromversorgung: 1 x 12V DC, 2.5φ DC jack

Zubehör

• 100~240V AC zu 12V DC Adapter
• Netzkabel
• VESA-Schrauben
• Montage-Clips

Power

• Spannung: 12V DC
• Adapter: 12V 50W

Caractéristiques / spécifications techniques

• Modell: W10IAN3S-EHH2
• Brand: Winmate
• Displaygröße: 10.1"
• Auflösung: 1280 x 800
• Touch: Projected Capacitive MultiTouch (PCAP)
• Prozessor: Intel® N150, 6M Cache, up to 3.60 GHz
• Speicher: 8 GB Default; 16 GB Optional
• Speicherplatz: 128 GB SSD Default; bis zu 4 TB Optional
• Ethernet: Dual Intel® 2.5 Gigabit
• USB: 2 x USB3.2 Gen1 Type-A; 1 x USB3.2 Gen2 Type-C
• Seriell: 1 x RS232/422/485
• Erweiterung: M.2 2230 E-Key (Wi‑Fi)
• Videoausgang: HDMI 2.0 (Optional)
• Stromversorgungseingang: 12V DC (2.5φ)
• Frontschutz: IP65
• Betriebstemperatur: 0°C bis 50°C
• Lagerungstemperatur: -10°C bis 60°C
• Betriebsfeuchte: 10%–90% RH nicht kondensierend
• Abmessungen: 267 x 182 x 56.5 mm
• Ausschnitt: 244 x 159 mm
• Gewicht: ~1.5 kg
• Montage: Panel mount (Default), VESA optional
• Gehäuse: Metal Housing & ABS+PC
• Kühlung: Fanless
• Sicherheit: TPM 2.0
• Zertifizierungen: CE, FCC
