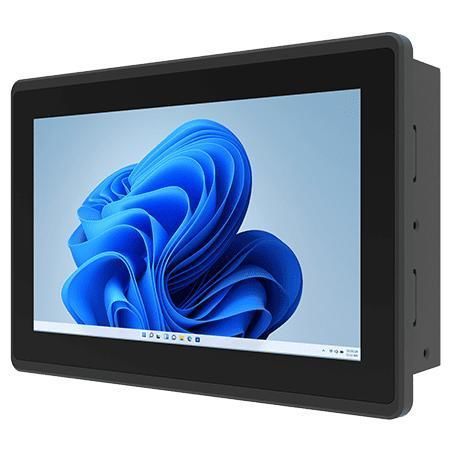

Panel-PC / Multitouchscreen W07IAN3S-EHT1

mit kapazitivem PCAP-Touchscreen7"1024 x 600

Übersicht
Der Winmate W07IAN3S-EHT1 ist ein 7.0-Zoll HMI-Panel-PC der E-Serie für Maschinensteuerung, Fabrikautomation und Bedieneroberflächen. Ausgestattet mit Intel® Processor N150 (6M Cache, bis zu 3,60 GHz) bietet er lüfterlose Kühlung, Front IP65, PCAP-Multitouch und duale Intel 2.5 Gigabit Ethernet-Anschlüsse für industrielle Vernetzung und Integration.

HAUPTMERKMALE

• 7.0" 1024 x 600 mit Projected Capacitive Multi-Touch (PCAP)
• Intel® Processor N150, 6M Cache, bis zu 3,60 GHz
• Frontseitiger Schutz IP65 gegen Wasser und Staub
• Duale Intel® 2.5 Gigabit Ethernet Controller
• Lüfterloses Design und sehr niedriger Stromverbrauch

Produktbeschreibung
Der W07IAN3S-EHT1 eignet sich für OEM-Integration, Bedienfelder und Edge-HMI-Anwendungen. Die lüfterlose Konstruktion reduziert Wartungsaufwand und das Eindringen von Partikeln. Die Front-IP65-Schutzklasse in Verbindung mit dem PCAP-Touchdisplay ermöglicht den Einsatz in rauen Industrieumgebungen. Duale 2.5GbE-Ports liefern höheren Datendurchsatz und Netzredundanz für Automatisierung und Fernüberwachung.

Display

• Größe: 7.0 inches
• Touch / Glas: Projected Capacitive Multi Touch Screen (PCAP)
• Auflösung: 1024 x 600
• Panelhelligkeit: 320 nits
• Kontrastverhältnis: 1000:1
• Blickwinkel: 75, 75, 75, 70
• Aktive Fläche: 153.6 x 90 mm

System Specification

• Prozessor: Intel® Processor N150, 6M Cache, bis zu 3,60 GHz
• Speicher: 8 GB (Standard), optional 16 GB
• Speicher (SSD): 128 GB (Standard); optional 256 GB, 512 GB, 1 TB, 2 TB, 4 TB
• Ethernet-Controller: 2 x Intel® 2.5 Gigabit Ethernet
• Sicherheit: TPM 2.0
• Betriebssysteme (optional): Windows 11 IoT Enterprise (64-bit), Windows 11 Pro 64-bit, Linux Ubuntu 24.04 (Ubuntu: kein Wake on Touch)
• WLAN / Bluetooth: optional

Mechanisches

• Abmessungen: 185 x 128 x 56 mm
• Ausschnitt (Cut out): 174.9 x 117.7 mm
• Gewicht: 2.4 kg
• Montage: Panel mount (Standard); VESA mount (optional)
• Gehäuse: Metal housing & ABS+PC
• Kühlsystem: Fanless design

Umgebung

• Betriebsfeuchte: 10% bis 90% RH, nicht kondensierend
• Betriebstemperatur: 0°C bis 50°C
• Lagerungstemperatur: -10°C bis 60°C
• IP-Schutz: Front IP65

Zertifizierungen

• CE
• FCC

IO Ports

• USB: 2 x USB 3.2 Gen1 Type-A; 1 x USB 3.2 Gen2 Type-C (unterstützt DP Alt. mode)
• Seriell: 1 x RS232/422/485 (Standard RS232)
• LAN: 2 x 2.5 Giga LAN RJ45
• Video: 1 x HDMI 2.0 (optional)
• Erweiterung: 1 x M.2 2230 E-Key Slot (für Wi‑Fi Modul)
• Stromversorgung: 1 x 12V DC, 2.5φ DC Buchse

Lieferumfang / Zubehör

• 100~240V AC auf DC Adapter
• Netzkabel
• VESA Schrauben
• Montageclips

Stromversorgung

• Versorgung: 12V DC
• Adapter: 12V 50W

Technische Daten

• Modell: W07IAN3S-EHT1
• Hersteller: Winmate
• Display: 7.0" (1024 x 600)
• Touch-Technologie: PCAP Multitouch
• CPU: Intel® N150 (6M Cache, bis zu 3,60 GHz)
• RAM: 8 GB Standard, bis 16 GB optional
• Speicher: 128 GB SSD Standard; Optionen bis 4 TB
• Netzwerk: Dual Intel® 2.5 Gigabit
• USB-Ports: 2 x USB-A 3.2 Gen1, 1 x USB-C 3.2 Gen2 (DP Alt Mode)
• Seriell: RS232/422/485
• Video-Option: HDMI 2.0 (optional)
• Erweiterung: M.2 2230 E-Key für Wi‑Fi
• Sicherheit: TPM 2.0
• Montage: Panel mount standard, VESA optional
• Frontschutz: IP65
• Betriebstemperatur: 0°C bis 50°C
• Abmessungen: 185 x 128 x 56 mm
• Gewicht: 2.4 kg
• Zertifizierungen: CE, FCC
