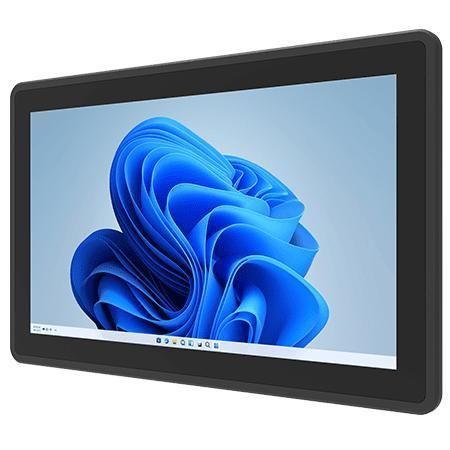

Panel-PC / Multitouchscreen W15IAN3S-EHA4

mit kapazitivem PCAP-Touchscreen15,6"1920 x 1080

Zusammenfassung
Winmate W15IAN3S-EHA4 ist ein 15,6-Zoll HMI-Panel-PC der E‑Serie mit Intel® Processor N150, entwickelt für Maschinensteuerung, Fabrikautomation und Operator HMIs. Er bietet Front IP65, ein 1920 x 1080 PCAP Multitouch-Display, lüfterlosen Aufbau und duale 2,5 Gigabit Ethernet-Anbindung für zuverlässige industrielle Konnektivität.

Hauptmerkmale

• 15,6-Zoll 1920 x 1080 mit Projected Capacitive MultiTouch (PCAP)
• Intel® Processor N150, 6 MB Cache, bis zu 3,60 GHz
• Front IP65 — Wasser‑ und Staubschutz
• Dual 2.5 Gigabit Ethernet Controller für hohe Bandbreite und Redundanz
• Lüfterloses Kühlsystem und geringer Energieverbrauch für Dauerbetrieb

Überblick

• Leistung: Der N150 liefert ausreichend Reaktionsfähigkeit für Steuerungs‑ und Überwachungsanwendungen.
• Zuverlässigkeit: Fanless‑Design reduziert Wartungsaufwand und Eindringen von Staub.
• Robuste Bedienoberfläche: Front IP65 kombiniert mit PCAP‑Touch für präzise Multi‑Touch Steuerung in rauen Umgebungen.
• Konnektivität: Dual 2.5GbE für hohen Datendurchsatz, Netzwerkredundanz und verbesserte Fernverwaltung.

Zertifizierungen

• CE
• FCC

Detaillierte Spezifikationen
Display

• Größe: 15,6 inches
• Touch / Glas: Projected Capacitive Multi Touch Screen (PCAP)
• Auflösung: 1920 x 1080
• Helligkeit: 400 nits
• Kontrastverhältnis: 800:1
• Blickwinkel: 85/85/85/85
• Aktive Fläche: 344.16 x 193.59 mm

System

• Prozessor: Intel® Processor N150, 6M Cache, bis zu 3.60 GHz
• Speicher: 8 GB (Default); 16 GB optional
• Speicher (SSD): 128 GB (Default); optional 256 GB / 512 GB / 1 TB / 2 TB / 4 TB
• Ethernet Controller: 2 x Intel® 2.5 Gigabit Ethernet
• Sicherheit: TPM 2.0
• Betriebssystem: Windows 11 IoT Enterprise 64-bit (optional); Windows 11 Pro 64-bit (optional); Linux Ubuntu 24.04 (optional, Wake on Touch nicht unterstützt)
• WLAN / BT: optional über M.2 2230 E‑Key Slot

Mechanik

• Abmessungen: 402 x 251.3 x 63 mm
• Cut out: 368.2 x 227.3 mm
• Gewicht: 4.3 kg
• Montage: Panel mount (Default); VESA mount (optional)
• Gehäuse: Metall
• Kühlung: lüfterloses Design

Umgebung

• Betriebsfeuchte: 10% bis 90% RH, nicht kondensierend
• Betriebstemperatur: 0°C bis 50°C
• Lagertemperatur: -10°C bis 60°C
• IP Rating: Front IP65

IO Ports

• USB: 2 x USB 3.2 Gen1 Type-A; 1 x USB 3.2 Gen2 Type-C (unterstützt DP Alt. mode)
• Seriell: 1 x RS232/422/485 (Default RS232)
• LAN: 2 x 2.5 Giga LAN RJ45
• Video: 1 x HDMI 2.0 (optional)
• Expansion: 1 x M.2 2230 E‑Key Slot (für Wi‑Fi Modul)
• Stromversorgung: 1 x 12V DC, 2.5φ DC jack

Zubehör

• 100~240V AC to DC Adapter
• Netzkabel
• VESA Schrauben
• Montageclips

Strom

• Leistung: 12V DC
• Adapter: 12V 50W

Technische Daten

• Model: W15IAN3S-EHA4
• Brand: Winmate
• Display: 15.6 inches, 1920 x 1080, PCAP multi touch, 400 nits
• Prozessor: Intel® N150, 6M Cache, bis zu 3.60 GHz
• Memory: 8GB (Default), 16GB optional
• Storage: 128GB SSD (Default), Optionen bis 4TB
• LAN: Dual 2.5 Gigabit Ethernet
• Frontschutz: IP65
• Montage: Panel mount (Default), VESA optional
• Dimensionen / Gewicht: 402 x 251.3 x 63 mm / 4.3 kg
• Betriebstemperatur: 0°C bis 50°C
• Sicherheit: TPM 2.0
• Stromversorgung: 12V DC (Adapter 12V 50W)
• Zertifizierungen: CE, FCC
