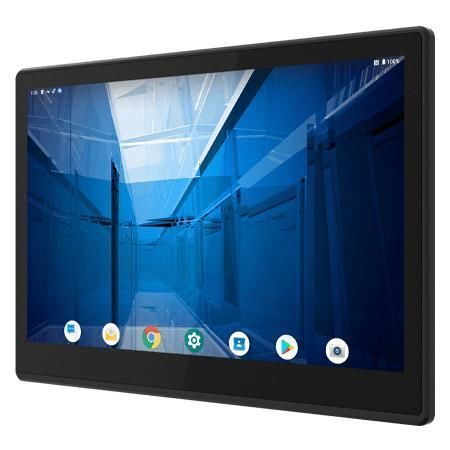

Panel-PC / Multitouchscreen W14IM3S-EHA1

mit kapazitivem PCAP-Touchscreen14"1920 x 1080

Übersicht
Der Winmate W14IM3S-EHA1 ist ein 14-Zoll HMI-Panel-PC der E-Serie für Maschinensteuerung, Fabrikautomation und Bedieneroberflächen. Er kombiniert ein 14,0" Full HD (1920x1080) projiziert-kapazitives Multi-Touch-Display mit einem ARM A53 Quad-Core 2,0 GHz Prozessor in einem lüfterlosen, energiesparenden Design. Die Front ist mit IP65 klassifiziert.

Hauptmerkmale

• 14" 1920 x 1080 Auflösung mit projiziert-kapazitivem Multi-Touch (PCAP)
• ARM A53 Quad-Core 2,0 GHz CPU
• Lüfterloses Kühlsystem und sehr geringer Stromverbrauch
• Frontseitiger IP65-Schutz gegen Wasser und Staub
• Unterstützt Android (Standard) oder Linux (optional)

Anzeige & Ergonomie
Das 14" Full HD PCAP-Display bietet klare Darstellung und präzise Touch-Eingabe, bedienbar auch mit Handschuhen. Die Front ist leicht zu reinigen und eignet sich für Fertigungslinien, Lebensmittelverarbeitung und Bereiche mit häufigen Reinigungen.

Zuverlässigkeit & Industrieeinsatz
Das lüfterlose Design minimiert Wartung und Betriebsgeräusche. Metallgehäuse mit ABS+PC-Teilen sowie MIL-STD-810H-Tests für Stöße und Vibrationen ermöglichen den Einsatz in rauen Umgebungen und im Dauerbetrieb.

Software & Anwendungsfälle
Für Industrieeinkäufer, OEMs und Systemintegratoren konzipiert, z. B. für Maschinensteuerung, Bediener-HMI, Kioske und embedded Automation mit Anforderungen an lange Verfügbarkeit und stabile Hardware-Integration. Standard-OS: Android 11 (upgradebar auf Android 13); optional Linux Yocto 5.15.47 mit Qt 5.15 oder Ubuntu Server 22.04.

Zertifizierungen
CE, FCC.

Technische Daten

• Modell: W14IM3S-EHA1
• Display: Projected Capacitive Multi-Touch, 14.0 inches, 1920 x 1080
• Panel Brightness: 700 nits; Contrast Ratio: 1200:1; View Angles: 89/89/89/89; Active Area: 309.312 x 173.988 mm
• Prozessor: ARM A53 (Quad Core 2.0 GHz)
• Speicher: 4 GB LPDDR4
• Speicher (onboard): eMMC 32 GB
• Betriebssystem: Android 11 (Default, upgradebar auf Android 13); Linux Yocto 5.15.47 with QT 5.15 (Optional); Linux Ubuntu Server 22.04 (Optional)
• Abmessungen: 340 x 220 x 62.7 mm; Cut out: 318.6 x 198.6 mm; Gewicht: 2 kg
• Montage: Panel mount; VESA mount
• Gehäuse: Metal housing & ABS+PC
• Kühlung: Fanless Design
• Betriebsfeuchte: 10% bis 90% RH, nicht kondensierend
• Betriebstemperatur: 0°C bis 50°C; Lagertemperatur: -20°C bis 60°C
• Stoßfestigkeit: MIL-STD-810H Method 516.8 Procedure I; Vibrationsfestigkeit: MIL-STD-810H Method 514.8 Procedure I
• IP-Rating: Front IP65
• Zertifizierung: CE, FCC
• I/O: 2 x USB 2.0 Type A; 1 x Micro USB 2.0 OTG
• Serielle Schnittstelle: 1 x RS232/422/485 (Default RS232)
• LAN: 1 x LAN 10/100/1000 Mbps (Default); PoE (PD, 802.3at) optional
• Video: 1 x Micro HDMI output (Optional)
• SD-Slot: 1 x Micro SD (max 32 GB)
• Zubehör: 100~240V AC→DC Adapter; Netzkabel; VESA-Schrauben; Montageclips
• Stromversorgung: 12V DC mit Terminal Block; Adapter: 12V 50W
