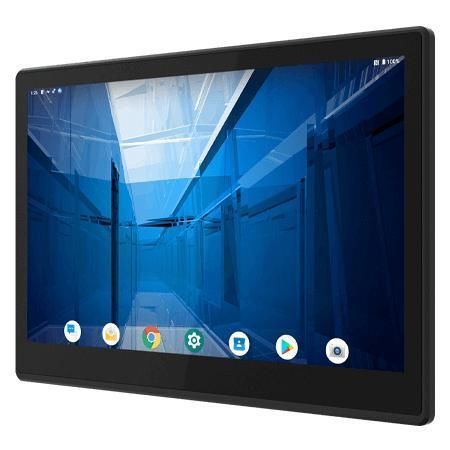

Panel-PC / Multitouchscreen W14MG3S-EHA1

mit kapazitivem PCAP-Touchscreen14"1920 x 1080

Übersicht
Der Winmate W14MG3S-EHA1 ist ein 14-Zoll HMI-Panel-PC der E‑Serie, entwickelt für Maschinensteuerung, Fabrikautomation und Bediener‑HMIs. Er kombiniert ein Full‑HD PCAP Multi‑Touch Display mit einer ARM 2 x A78 + 4 x A55 CPU, lüfterlosem Kühlkonzept, frontseitigem IP65-Schutz und flexibler OS‑Unterstützung (Android 13 Standard; optionale Linux‑Varianten).

Hauptmerkmale

• 14 Zoll Full HD (1920 x 1080) mit Projected Capacitive Multi‑Touch
• ARM CPU: 2 x A78 2,0 GHz + 4 x A55 2,0 GHz
• Lüfterloses Design für geräuscharmen, wartungsarmen Betrieb
• Frontseitig IP65 gegen Staub und Wasser
• Unterstützt Android 13 (Standard) und optionale Linux Yocto / Ubuntu Builds

Produktdetails

• Display: 14.0" Full HD, 700 nits, Kontrast 1200:1, aktive Fläche 309.312 x 173.988 mm, breite Blickwinkel
• Speicher: 4GB LPDDR4; Onboard Speicher 32 GB
• Betriebssystem: Android 13 (Default); Linux Yocto 5.15.47 mit Qt 5.15 (Optional); Ubuntu 22.04 (Optional)
• Mechanik: 340 x 220 x 62.7 mm; Ausschnitt 318.6 x 198.6 mm; Gewicht ~2 kg; Panel‑ und VESA‑Montage; Metallgehäuse & ABS+PC
• Umgebung: Betrieb 0°C bis 50°C, Feuchte 10%–90% RH nicht kondensierend; Stoß‑ und Vibrationsfestigkeit nach MIL‑STD‑810H; Front IP65
• Strom: 12V DC über Terminal Block; Adapter 12V 50W beigelegt

Zertifizierungen
CE, FCC

IO‑Ports & Konnektivität

• 2 x USB 2.0 Type A; 1 x USB 2.0 Type C (OTG)
• 1 x RS232/422/485 (Default RS232)
• 1 x LAN 10/100/1000 Mbps (Default); PoE PD (802.3at) optional
• 1 x Micro HDMI Output (optional); 1 x Micro SD Slot

Zubehör

• AC/DC Adapter 100~240V
• Netzkabel; VESA Schrauben; Montageclips

Empfohlene Anwendungen

• Maschinensteuerung und Bediener‑HMI
• Fabrikautomation, Lebensmittelverarbeitung und Industrie‑Kiosks
• Embedded‑Systeme und OEM‑Integrationen mit langem Lebenszyklus

Technische Daten

• Modell: W14MG3S-EHA1
• Marke: Winmate
• Touch: Projected Capacitive Multi Touch
• Auflösung: 1920 x 1080; Helligkeit: 700 nits; Kontrast: 1200:1
• CPU: ARM 2 x A78 2.0GHz + 4 x A55 2.0GHz
• RAM: 4GB LPDDR4; Speicher: Onboard 32 GB
• Abmessungen: 340 x 220 x 62.7 mm; Ausschnitt: 318.6 x 198.6 mm; Gewicht: 2 kg
• Montage: Panel mount; VESA mount
• Front IP: IP65
• Betriebstemp./Feuchte: 0°C bis 50°C; 10%–90% RH nicht kondensierend
• Zertifizierungen: CE, FCC
