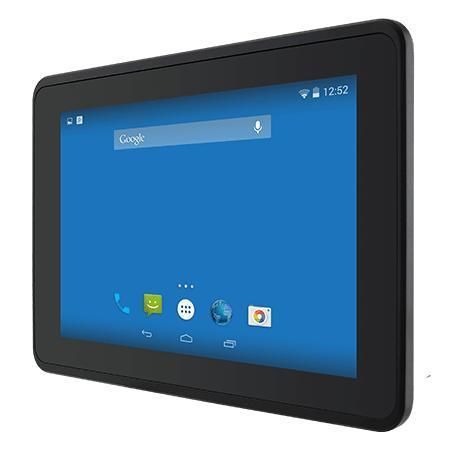

Panel-PC / mit Multi-Touch-Screen W10FA3S-EHH2

mit kapazitivem PCAP-Touchscreen10,1"1280 x 800

Übersicht
Der W10FA3S-EHH2 ist ein 10,1-Zoll HMI-Panel-PC der NXP i.MX6 E-Serie, entwickelt für Maschinensteuerung, Fabrikautomation und Bediener-HMIs. Er bietet lüfterlose ARM-Rechenleistung, ein projected capacitive Multi-Touch-Display, Front IP65-Schutz und vielfältige industrielle Schnittstellen zur Feldintegration.

Hauptmerkmale

• 10,1 Zoll 1280 x 800 Projected Capacitive (P‑Cap) Multi-Touch
• NXP i.MX6 Dual-Core Prozessor (1.0 GHz)
• Lüfterloses Design
• Frontseite Schutzart IP65
• Schnittstellen: USB (Console/Mini, OTG, Type-A), RS232/422/485, CANBUS (D-sub9), Micro SD, Micro HDMI (optional), LAN mit PoE (PD, 802.3at)

Zertifizierungen
CE, FCC, Front IP65

Display

• Größe: 10,1 inches
• Touch / Glas: Projected Capacitive Multi Touch (P‑Cap), kratzfest, 4‑Punkt Multitouch
• Auflösung: 1280 x 800
• Panel-Helligkeit: 350 nits (1000 nits optional)
• Kontrastverhältnis: 800:1
• Betrachtungswinkel: 85/85/85/85
• Aktive Fläche: 216.96 x 135.6 mm

System

• Modell: W10FA3S-EHH2
• Hersteller: Winmate
• Prozessor: NXP i.MX6 Dual Core, 1.0 GHz
• Arbeitsspeicher: 1 GB (Standard), 2 GB (Optional)
• Speicher: eMMC Onboard 16 GB (Standard), 32 GB (Optional)
• Betriebssysteme (Optional): Linux Ubuntu 18.04; Android 6.0; Debian 7.0; Linux 4.1.15 QT 5.5
• WLAN / BT: optional

Mechanik

• Abmessungen: 267 x 182 x 56.5 mm
• Ausschnitt (Cut out): 244 x 159 mm
• Gewicht: 1.5 kg
• Montage: Panel mount; VESA Mount
• Gehäuse: Metallgehäuse
• Kühlsystem: Fanless design

Umwelt

• Betriebsfeuchte: 10% bis 90% RH, ohne Kondensation
• Betriebstemperatur: 0°C bis 50°C
• Lagerungstemperatur: -10°C bis 60°C
• IP-Bewertung: Front IP65

IO Ports

• USB: 1 x Console Port (Mini USB); 1 x USB OTG; 1 x USB2.0 (Type-A)
• Seriell: 1 x RS232/422/485 (Default RS232)
• LAN: 1 x RJ45 mit PoE (PD, 802.3at)
• Video: 1 x Micro HDMI (optional)
• SD-Kartensteckplatz: 1 x Micro SD
• Erweiterung: 1 x mPCIe Slot (half-size für Wi‑Fi Modul)
• CANBUS: 1 x CANBUS, D-sub9
• Stromeingang: 1 x 12V DC, 2-Pin Terminal Block
• Accessoires: 100~240V AC auf DC Adapter (12V 50W); Netzkabel; VESA-Schrauben; Montageclips; Treiber-CD & Handbuch
• Leistungsaufnahme / Nennwert: 12V DC; Adapter 12V 50W
