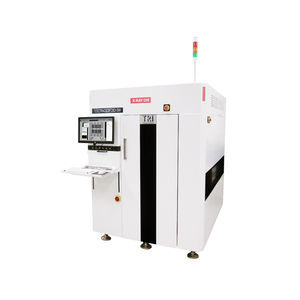

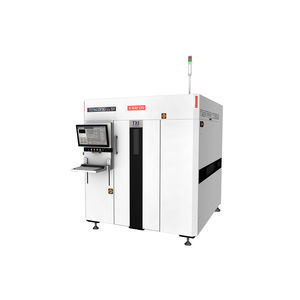

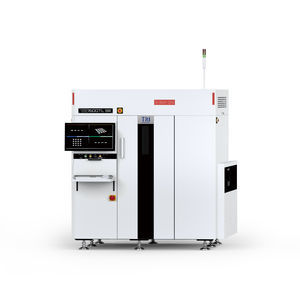

Röntgen-Inspektionsmaschine TR7600 SIII

ComputertomographieCT3D

Einführung
Die TR7600 SIII CT AXI Serie ist ein Inline‑PCBA‑Inspektionssystem der nächsten Generation von Test Research, Inc. (TRI). Entwickelt für 100% Inspektion mit Produktionsgeschwindigkeit, kombiniert die TR7600 SIII hochgeschwindige 3D‑CT‑Röntgenbildgebung mit verbesserter Bildqualität zur zuverlässigen Prüfung von Lötverbindungen und Bauteilen.

Merkmale

• Ultra‑hochgeschwindige 3D‑CT‑Röntgeninspektion
• Verbesserte Bildqualität für präzise Fehlererkennung
• Echter 3D‑Lötstellen‑Viewer
• Hohe Auflösung geeignet für 01005in Bauteile

Bildgebungssystem
Kamera: Ultra‑High‑Speed Line‑Scan CCD Kameras, 3 oder 5 Einheiten (9 oder 15 Sensoren)
Röntgenquelle: 60–130 kV
Bildauflösung: 7 μm–20 μm
Inspektionsmethoden: 2D, 2.5D, 3D‑Slicing; Planar CT (optional)

Bewegungstisch & Steuerung
X/Y/Z Achsen: hochpräzise Kugelgewindetriebe mit AC‑Servo‑Steuerung
X–Y Achsauflösung: N/A (anwendungsabhängig)

Leiterplatten‑Handhabung
Max. PCB‑Größe: 900 x 520 mm
PCB‑Dicke: 0,6–7 mm
Max. PCB‑Gewicht: 12 kg
Oberer Freiraum nach Auflösung: @20 μm = 50 mm; @15 μm = 30 mm; @10 μm = 15 mm; @7 μm = 7 mm
Unterer Freiraum: 70 mm
Kantenfreiraum: 3 mm oder 5 mm
Fördererhöhe: 880–920 mm (optional 940–965 mm)
SMEMA kompatibel

Inspektionsfunktionen

• Bauteilprüfungen: Vorhandensein, Fehlausrichtung, Rotation, Polarität, Tombstone, Floating, Billboard
• Fehlererkennung: unzureichende/überschüssige Lötung, Brückenbildung, offen, Lötperle, Non‑Wetting, Lufteinschlüsse, angehobene Pins

Abmessungen
BxTxH: 1470 x 2110 x 1975 mm (ohne Signalturm; Turmhöhe: 510 mm)
Gewicht: 3850 kg
Stromversorgung: 200–240 VAC Einphasen, 50/60 Hz, 4 kVA

Video
Eingebettetes Produktvideo verfügbar, das Betrieb und Funktionen der TR7600 SIII zeigt.

Technische Daten

• Modell: TR7600 SIII
• Marke: Test Research, Inc. (TRI)
• Kamera: Ultra‑High‑Speed Line‑Scan CCD, 3 oder 5 Einheiten (9 oder 15 Sensoren)
• Röntgenspannung: 60–130 kV
• Bildauflösung: 7 μm–20 μm
• Inspektionsmethoden: 2D, 2.5D, 3D‑Slicing, Planar CT (optional)
• Max. PCB‑Größe: 900 x 520 mm
• PCB‑Dicke: 0,6–7 mm
• Max. PCB‑Gewicht: 12 kg
• Oberer Freiraum (nach Auflösung): 20 μm → 50 mm; 15 μm → 30 mm; 10 μm → 15 mm; 7 μm → 7 mm
• Unterer Freiraum: 70 mm
• Kantenfreiraum: 3 mm oder 5 mm
• Fördererhöhe: 880–920 mm (optional 940–965 mm)
• Abmessungen (BxTxH): 1470 x 2110 x 1975 mm (ohne Signalturm)
• Gewicht: 3850 kg
• Stromversorgung: 200–240 VAC Einphasen, 50/60 Hz, 4 kVA
• SMEMA kompatibel
• Wesentliche Inspektionsfähigkeiten: Bauteilpräsenz, Ausrichtung, Tombstone, Brückenbildung, Hohlraumerkennung, angehobene Pins, Polarität, Rotation, Floating‑Erkennung
