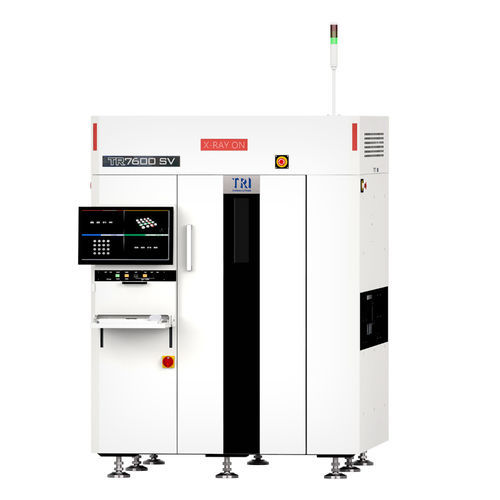

Röntgen-Inspektionsmaschine TR7600LL SV

optisch3DCT

Einführung
Die TR7600 SV Serie ist ein zeilenabtastendes 3D-AXI für hochauflösende Leiterplatteninspektion. Gegenüber der TR7600 SIII Serie bietet sie bis zu 20 % Leistungsverbesserung. KI-basierte Algorithmen ermöglichen die präzise Detektion von Void-Defekten und Inspektionen bei 7 µm Auflösung.

Unterstützte Bauteile / Robuste Plattform
Die Plattform ermöglicht schnelle Bildrekonstruktion und Fehlererkennung für zahlreiche Komponenten, darunter:

• BGAs
• Barrel fill
• Kondensatoren
• Chips / LED-Chips
• Bauteile unter RF-Schutz
• CSPs
• DIMM-Steckverbinder
• Flip-Chips
• Ground Pads
• Gullwing / J-Leads
• Kühlkörper
• LGAs
• Paladin connector
• Widerstände / RNET
• SiP / SMT-Steckverbinder / SOIC / SOT
• Thermal Pads
• QFNs / QFP / THTs

Funktionen

• 7 µm Hochleistungsinspektion mit bis zu 20 % Leistungsplus gegenüber Vorgängermodell
• Neuer EtherCAT-Bewegungscontroller für Echtzeitmessung und vereinfachte Wartung
• KI-gestützte Inspektionsalgorithmen für präzise Fehlerklassifikation
• Smart Factory ready — MES-Anbindung möglich
• Weltweiter technischer Support

Bildgebungssystem
Kamera: Ultra-High Speed Line-Scan CCD — 3 oder 5 Einheiten (9 oder 15 Sensoren)
Röntgenquelle: 60–130 kV
Bildauflösung: 7 μm–25 μm (7 μm Option für hohe Leistung)
Inspektionsmethoden: 2D, 2.5D, 3D Slicing; Planar CT (optional)


Bewegungstisch & Steuerung
X-Achse: Linear-Servomotor mit Motion Controller (EtherCAT)
Y-Achse: Hochpräzise doppelt angetriebene Kugelumlaufspindel + AC-Servo-Controller
Z-Achse: Hochpräzise Kugelumlaufspindel + AC-Servo-Controller
X–Y Achsenauflösung: N/A


Board Handling
Max. PCB-Größe: TR7600 SV: 950 x 520 mm; TR7600LL SV: 1000 x 660 mm
PCB-Dicke: 0,4–7 mm
Max. PCB-Gewicht: 12 kg
Top Clearance: @25 μm: 50 mm; @20 μm: 50 mm; @15 μm: 30 mm; @10 μm: 15 mm; @7 μm: 7 mm
Bottom Clearance: @7/10/15/20 μm — TR7600 SV: 80 mm; TR7600LL SV: 70 mm; @25 μm: 55 mm
Kantenfreiheit: 3 mm oder 5 mm
Förderhöhe: 880–920 mm (optional 940–965 mm)


Inspektionsfunktionen
Fähigkeiten

• Missing
• Misalignment
• Tombstone
• Billboard
• Tantalum polarity
• Rotation
• Floating

Erkannte Defekte

• Unzureichende / übermäßige Lötstelle
• Bridging
• Open
• Lötperle
• Non-wetting
• Void
• Lifted Lead

Abmessungen
Maschine WxDxH: TR7600 SV: 1600 x 2100 x 1800 mm; TR7600LL SV: 1730 x 2300 x 1975 mm
Signal-Tower Höhe (nicht enthalten): 519 mm
Gewicht: TR7600 SV: 3.350 kg; TR7600LL SV: 4.900 kg
Stromversorgung: 200–240 VAC einphasig, 50/60 Hz, 4 kVA


Technische Spezifikationen

• Modell: TR7600 SV (TR7600LL SV Variante verfügbar)
• Technologie: Line-scan 3D AXI mit AI-Algorithmen
• Kamera: Ultra-High Speed Line-Scan CCD (3 oder 5 Einheiten; 9 oder 15 Sensoren)
• Röntgenquelle: 60–130 kV
• Bildauflösung: 7 μm–25 μm
• Inspektionsmethoden: 2D, 2.5D, 3D Slicing; Planar CT optional
• Max. PCB-Größe: 950 x 520 mm (TR7600 SV) / 1000 x 660 mm (TR7600LL SV)
• PCB-Dicke: 0,4–7 mm; Max. Gewicht: 12 kg
• Top/Bottom Clearance: siehe Board Handling
• Kantenfreiheit: 3 mm oder 5 mm
• Förderhöhe: 880–920 mm (optional 940–965 mm)
• Bewegungssteuerung: EtherCAT Motion Controller; X Linear Servo; Y Doppelantrieb Kugelumlaufspindel + AC-Servo; Z Kugelumlaufspindel + AC-Servo
• Abmessungen & Gewicht: siehe Abmessungen
• Strom: 200–240 VAC einphasig, 50/60 Hz, 4 kVA
