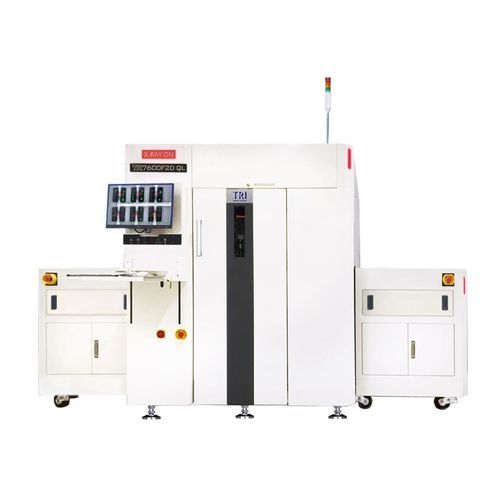

Röntgeninspektionssystem TR7600F2D QL

focal plane arrayKamera2D

Einführung
Das TR7600F2D QL ist ein automatisiertes 2D‑AXI‑System zur Inline‑Prüfung großer Leiterplatten bis 2100 x 510 mm. Es unterstützt Multi‑Resolution‑Aufnahmen von 5 bis 30 µm und integriert eine 2D‑Kamera für Automotive‑Aufgaben wie Barcode‑Lesung und Fiducial‑Erkennung.

Funktionen

• Großplatteninspektion: bis zu 2100 x 510 mm
• Flexible Multi‑Resolution‑Plattform: 5 – 30 µm
• Inline‑Feinabstimmung ohne Produktionsunterbrechung
• KI‑gestützte Algorithmen zur Defekterkennung
• 2D‑Kamera für Barcode‑Lesung, Fiducials und Bare‑Board‑Markierung (Automotive)
• Smart‑Factory‑Ready: MES‑Anbindung
• Typische Anwendungen: Server‑Boards, LED‑Boards, Automotive‑ECU‑Inspektion

Bildgebungssystem (AXI)
Kamera: Flachbilddetektor
Röntgenquelle: 60 – 130 kV
Bildauflösung: 5 µm – 25 µm (AXI)
Inspektionsmethode: 2D

Bewegungstisch & Steuerung
X/Y/Z‑Steuerung: Hochpräzise Kugelgewindespindel mit AC‑Servo‑Controllern
X‑Y Achsenauflösung: je nach Konfiguration

Bauteil‑/Plattenzuführung
Max. PCB‑Größe: 2100 x 510 mm
PCB‑Dicke: 0,6 – 7 mm
Max. PCB‑Gewicht: 12 kg
Oberer Freiraum nach Auflösung: 50 mm (@20/25 µm); 40 mm (@15 µm); 25 mm (@10 µm); 3 mm (@5 µm)
Unterer Freiraum: 70 mm
Kantenfreiraum: 3 mm oder 5 mm
Förderhöhe: 880 – 920 mm (optional 940 – 965 mm)
SMEMA‑kompatibel

Inspektionsfähigkeiten

• Inspektionsobjekte: BGAs, Kondensatoren, Chips, WLCSP, DIMM‑Stecker, Flip‑Chips, Ground‑Pads, Gullwing, Kühlkörper, J‑Leads, LED‑Chips, LGA, Steckverbinder, Widerstände, RNET, SiP, SMT‑Stecker, SOIC, SOT, Thermal‑Pads, QFN, QFP, THT
• Erkennbare Fehler: fehlend, fehlgestellt, Tombstone, Billboard, Polarität, Rotation, unzureichendes/überschüssiges Lot, Brückenbildung, Lotkugel, Hohlräume

Abmessungen & Stromversorgung
BxTxH: 3600 x 2000 x 1940 mm (ohne Signalturm; Turmhöhe: 520 mm)
Gewicht: 5800 kg
Stromversorgung: 200 – 240 VLL, Drehstrom, 50/60 Hz, 7,0 kVA

Anwendungen

• Server‑Board‑Inspektion
• LED‑Board‑Inspektion
• Automotive‑ECU‑Inspektion und automotive‑bezogene Prüfungen (Barcode‑Lesung, Fiducial‑Erkennung)

Technische Daten

• Modell: TR7600F2D QL
• Max. PCB‑Größe: 2100 x 510 mm
• PCB‑Dicke: 0,6 – 7 mm
• Max. PCB‑Gewicht: 12 kg
• Bildauflösung (AXI): 5 µm – 25 µm
• Röntgenspannung: 60 – 130 kV
• Inspektionsmethode: 2D
• Kamera: Flachbilddetektor
• Bewegungssteuerung: hochpräzise Kugelgewindespindel + AC‑Servo (X/Y/Z)
• Oberer Freiraum nach Auflösung: 50 mm (@20/25 µm); 40 mm (@15 µm); 25 mm (@10 µm); 3 mm (@5 µm)
• Unterer Freiraum: 70 mm
• Kantenfreiraum: 3 mm oder 5 mm
• Förderhöhe: 880 – 920 mm (optional 940 – 965 mm)
• SMEMA‑kompatibel
• BxTxH: 3600 x 2000 x 1940 mm (ohne Signalturm)
• Gewicht: 5800 kg
• Stromversorgung: 200 – 240 VLL, Drehstrom, 50/60 Hz, 7,0 kVA
