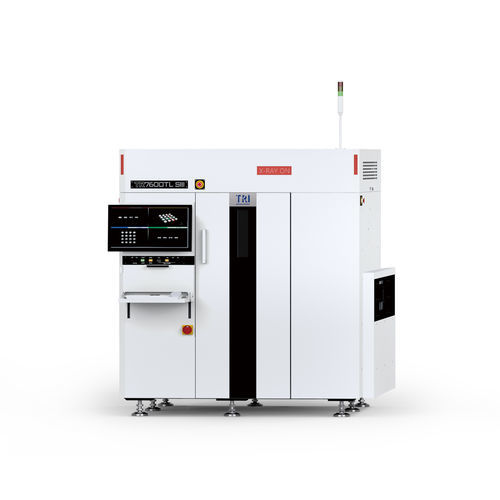

CCD-Inspektionssystem TR7600TL SIII

3DautomatisiertMess

Einführung
Der TR7600TL SIII ist ein Inline-3D-AXI-Prüfsystem mit optionaler planarer CT-Funktion, ausgelegt für die Röntgenprüfung großer Leiterplatten bis 1200 × 660 mm. Es kombiniert Multi-Unit-Line-Scan-Bildgebung mit einer variablen Röntgenquelle zur Unterstützung von 2D-, 2.5D- und 3D-Prüfabläufen.

Funktionen

• 3- oder 5-fache Line-Scan-CCD-Konfiguration (9 oder 15 Sensoren)
• CT-fähige Bildgebung und 3D-Slicing-Modi (planare CT optional)
• Intelligente Programmierung und Rezeptverwaltung für automatisierte Prüfung

Bildgebungssystem
Kamera: Ultra-Hochgeschwindigkeits-Line-Scan-CCD-Kameras (3 oder 5 Einheiten; 9 oder 15 Sensoren).
Röntgenquelle: 60–130 kV.
Bildauflösung: 10 μm–25 μm.
Prüfverfahren: 2D, 2.5D, 3D-Slicing; planare CT optional.

Bewegungstisch & Steuerung
X/Y/Z-Achsen: hochpräzise Kugelgewindetriebe mit AC-Servo-Steuerung.
X-Y-Achsenauflösung: N/A.

Plattentransport
Max. Leiterplattengröße: 1200 × 660 mm.
Unterstützte Leiterplattendicke: 0,6–7 mm.
Max. Leiterplattengewicht: 12 kg.
Beispiele für Oberabstand: @25 μm → 50 mm; @20 μm → 50 mm; @15 μm → 30 mm; @10 μm* → 15 mm.
Beispiele für Unterabstand: @25 μm → 55 mm; @20 μm → 70 mm; @15 μm → 70 mm; @10 μm → 70 mm.
Kantenfreiraum: 3 mm oder 5 mm.
Förderhöhe: 880–920 mm (optional 940–965 mm).

Inspektionsfunktionen

• Fähigkeiten: fehlend, Fehlausrichtung, Tombstone, Billboard, Tantalpolarität, Rotation, Floating
• Erkennbare Defekte: zu wenig/zu viel Lot, Brückenbildung, offen, Lotkugel, Nichtbenetzung, Hohlräume, angehobenes Bein

Abmessungen & Stromversorgung
Gesamt (B×T×H): 2014 × 2000 × 1940 mm (ohne Signalhaube, Höhe 510 mm).
Gewicht: 4750 kg.
Stromversorgung: 200–240 VAC, Drehstrom, 50/60 Hz, 7 kVA. Optionaler Transformator für 346–416 VAC.

Technische Daten

• Modell: TR7600TL SIII
• Kamera: Ultra-Hochgeschwindigkeits-Line-Scan-CCD (3 oder 5 Einheiten; 9 oder 15 Sensoren)
• Röntgenspannungsbereich: 60–130 kV
• Bildauflösung: 10–25 μm
• Prüfmethoden: 2D, 2.5D, 3D-Slicing; planare CT (optional)
• Max. Leiterplattengröße: 1200 × 660 mm
• Leiterplattendicke: 0,6–7 mm
• Max. Leiterplattengewicht: 12 kg
• Oberabstand Beispiele: 25 μm → 50 mm; 20 μm → 50 mm; 15 μm → 30 mm; 10 μm → 15 mm
• Unterabstand Beispiele: 25 μm → 55 mm; 20 μm → 70 mm; 15 μm → 70 mm; 10 μm → 70 mm
• Kantenfreiraum: 3 mm oder 5 mm
• Förderhöhe: 880–920 mm (optional 940–965 mm)
• Abmessungen (B×T×H): 2014 × 2000 × 1940 mm
• Gewicht: 4750 kg
• Strom: 200–240 VAC, Drehstrom, 50/60 Hz, 7 kVA (optional 346–416 VAC Transformator)
