Stromversorgung / open frame TPS-MPU24S

AC/DCEinfachausgangSchaltnetzteil

Produktübersicht

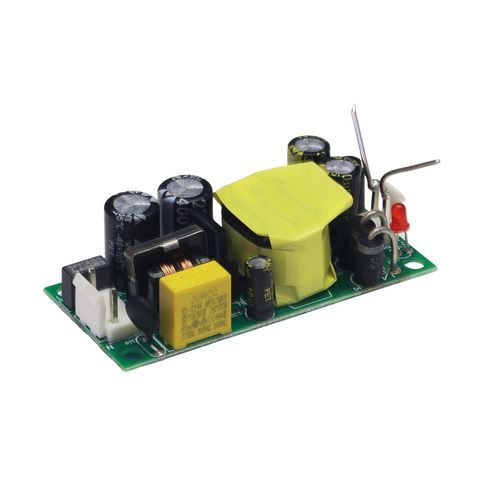

Das TPS-MPU24S-12V gehört zur TPS-MPU24S-Serie von Open-Frame-Netzteilen mit Einzelausgang. Es liefert eine geregelte 12 V-Ausgangsspannung mit Nennstrom 2 A (Betriebsbereich 0–2 A) und Nennleistung 24 W und gehört zur Open-Frame-Klasse 17,5 W / 24 W. Abmessungen: 66,2×30,5×21,2 mm; Gewicht ca. 39 g. Das Gerät ist für natürliche Konvektion (lüfterlos) ausgelegt und für geräuschempfindliche Umgebungen geeignet.

Leistung & Schutz
Das Netzteil verfügt über eine Eingang-Ausgang-Isolierung von 3000 VAC und einen geregelten Ausgang mit geringer Restwelligkeit (max. 40 mVp-p). Schutzfunktionen umfassen Überlastschutz (115%–180% der Nennleistung) und Kurzschlussschutz im Hiccup-Modus mit automatischer Wiederherstellung nach Beseitigung der Störung. Typische Effizienz: 85 %. Eingangsbereich: 90–264 VAC oder 127–370 VDC; Frequenz 47–63 Hz. Betriebsbedingungen: -25 bis 60 °C (siehe derating), 20–90 % rel. Feuchte, nicht kondensierend. Konformität: GB4943.1-2011 und EN55032 Klasse B.

Hauptmerkmale

• Serie: TPS-MPU24S, Open-Frame-Netzteile mit Einzelausgang
• Kompakte Abmessungen: 66,2 × 30,5 × 21,2 mm; Gewicht ca. 39 g
• Lüfterlose natürliche Kühlung: 24 W per Konvektion
• Hohe Isolation: 3000 VAC zwischen Ein- und Ausgang
• Geregelter 12 V-Ausgang mit geringer Restwelligkeit (max. 40 mVp-p)
• Schutzfunktionen: Überlast und Kurzschluss (Hiccup-Modus) mit automatischer Wiederherstellung
• Typische Effizienz: 85 %
• Breiter Eingangsbereich: 90–264 VAC / 127–370 VDC, 47–63 Hz
• Betriebsbereich: -25–60 °C; 20–90 % rel. Feuchte (nicht kondensierend)
• Normen: GB4943.1-2011; EN55032 Klasse B

Spezifikationen (Tabelle)
Abmessungen (L×B×H) (mm): 66,2×30,5×21,2 mm
Wirkungsgrad: 85 %
Eingangsstrom: <200 mA
Eingangsspannung: 90–264 VAC, 127–370 VDC
Ausgangsstrom: 2 A
Ausgangsleistung: 24 W
Ausgangsspannung: 12 V
Gewicht: ca. 39 g

Technische Daten

• Artikelnummer: OF1352
• Herstellercode: OF0010085
• Hersteller: TPS
• Modell: TPS-MPU24S-12V
• Nenn-Ausgangsspannung: 12 V
• Nenn-Ausgangsstrom: 2 A (0–2 A)
• Nenn-Ausgangsleistung: 24 W
• Maximale Welligkeit: 40 mVp-p
• Isolationsspannung: 3000 VAC
• Schutzfunktionen: Kurzschluss, Überstrom/Überlast (115%–180%) im Hiccup-Modus mit automatischer Wiederherstellung
• Eingangsfrequenz: 47–63 Hz
• Eingangsstrom: <200 mA
• Betriebstemperatur: -25–60 °C (siehe Derating)
• Lager-/Betriebsfeuchte: 20–90 % rel. Feuchte (nicht kondensierend)
• Normen/EMV: GB4943.1-2011; EN55032 Klasse B
