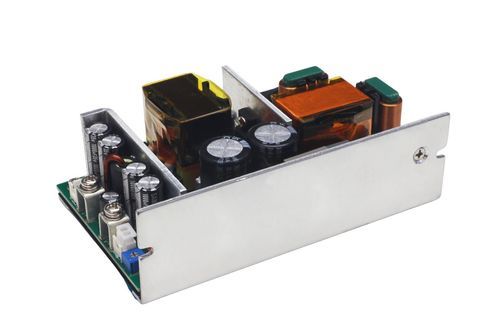

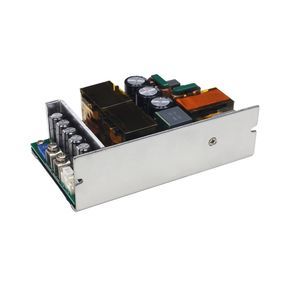

Stromversorgung / open frame TPS-GSH600S

AC/DCEinfachausgangmit Überlastschutz

Produktübersicht
Das TPS-GSH600S-48V ist ein Einzelausgang-Open-Frame-Netzteil der TPS-GSH600S-Serie mit Aluminiumgehäuse. Es unterstützt breite AC- und DC-Eingangsbereiche für weltweiten Einsatz und bietet zwei leistungsspezifische Werte je nach Kühlung: 320 W bei natürlicher Konvektion und bis zu 600 W mit Zwangsbelüftung (25 CFM). Nennspannung 48 V (einstellbar 44–54 V), Active PFC, LED-Betriebsanzeige und Remote-Sensing. Isolationsspannung 3750 VAC und Betriebstemperaturbereich -25 °C bis +70 °C.

Hauptmerkmale

• Einzelausgang Open-Frame-Design mit Aluminiumgehäuse.
• Breite Eingangskompatibilität: AC- und DC-Eingänge für globalen Betrieb.
• Leistung abhängig von der Kühlung: 320 W (natürliche Konvektion); bis zu 600 W mit 25 CFM Lüfter.
• Nennspannung 48 V, einstellbar 44–54 V; Ausgangsstrom bis 6,67 A (Konvektion) / 12,5 A (lüftergekühlt).
• Hohe Wandlungseffizienz (bis zu 94–95 % unter bestimmten Bedingungen).
• Sicherheitsisolation: 3750 VAC.
• Erweiterte Funktionen: Active PFC, LED-Anzeige, Remote-Sensing.
• 3 Jahre Garantie.

Technische Daten

• Abmessungen (L×W×H): 127 × 76.2 × 40 mm.
• Ausgangsleistung: 320 W (natürliche Konvektion) / 600 W (Zwangsbelüftung, 25 CFM).
• Ausgangsspannung (nenn): 48 V; einstellbarer Bereich 44–54 V.
• Ausgangsstrom: 0–6,67 A (natürliche Kühlung); 0–12,5 A (Lüfterbetrieb).
• Wirkungsgrad: 92 % / 94 % (115 VAC / 230 VAC); bis zu ~95 % in speziellen Bedingungen.
• Eingangsspannung: 100–264 VAC und 141–370 VDC (Datentabelle kann 100–240 VAC angeben).
• Eingangsstrom: 6 A @ 115 VAC, 3 A @ 230 VAC.
• Isolationsspannung: 3750 VAC.
• Betriebstemperatur: -25 °C bis +70 °C.
• Gewicht: 480 ± 20 g.
• Lüfterspezifikation für Zwangsbelüftung: 24 V, 25 CFM (für 600 W erforderlich).
• Artikelnummer: OF1293.
• Herstellercode: OF0010026.
• Hersteller / Marke: TPS.

Schutzfunktionen

• Eingang-Unterspannungsschutz.
• Ausgang-Kurzschlussschutz.
• Überstromschutz.
• Ausgang-Überspannungsschutz.
• Übertemperaturschutz.

Anwendungen

• Industrielle Automatisierung und Steuerungssysteme.
• Kommunikationsgeräte und elektronische Messinstrumente.
• LED-Anwendungen und Smart-Home-Systeme.
• Medizinische Geräte (einsatzkonform nach geltenden Anforderungen).
