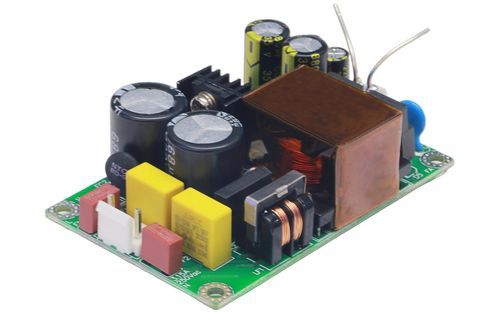

TPS-MPT36S-12V Einzelausgang Open-Frame-Netzteil
Das TPS-MPT36S-12V ist ein Einzelausgang-Open-Frame-Netzteil aus der TPS-MPT36S High Voltage Series. Entwickelt für industrielle Anwendungen, die eine stabile 12V-Versorgung mit weiter Eingangsverträglichkeit und kompakter Bauform benötigen. Das Gerät liefert 12V bei bis zu 3A (36W) und unterstützt breite Eingangsspannungsbereiche für flexible Netzanschlüsse.

Wesentliche Merkmale

• Breiter Eingangsbereich: 100–500VAC / 141–707VDC, kompatibel mit üblichen Netzen (110V/220V/380V).
• Ausgang: 12V Einzelausgang, Nennstrom 3A (176–500VAC angegeben), Betriebsbereich 0,1–3A bei natürlicher Kühlung.
• Schutzfunktionen: Kurzschluss-, Überstrom- und Überleistungs­schutz; Überlast im Hiccup-Modus (120%–180% der Nennleistung) mit automatischer Wiederherstellung.
• Isolierung: 3000VAC Spannungsfestigkeit zwischen Ein- und Ausgang.
• Ausgangsqualität: geregelte Ausgangsspannung mit geringer Welligkeit, max. 50mVp-p.
• Wirkungsgrad: typ. 86,5%.
• Kompakte Abmessungen: 76×50×26,5 mm, ca. 95 g, geeignet für platzkritische Einbauten.
• Normenkonformität: entspricht GB 4943.1-2011 und EN55032 Klasse A.

Spezifikationen

• Modell: TPS-MPT36S-12V
• Serie: TPS-MPT36S High Voltage Series
• Eingangsspannung: 100–500VAC / 141–707VDC
• Eingangsstrom: <0,8 A (Leerlauf/typ.)
• Ausgangsspannung: 12 V
• Ausgangsstrom: 3 A (Bereich 0,1–3 A bei natürlicher Kühlung)
• Ausgangsleistung: 36 W
• Ausgangswelligkeit: max. 50 mVp-p
• Isolationsspannungsfestigkeit: 3000 VAC (Ein-/Ausgang)
• Wirkungsgrad (typ.): 86,5%
• Schutzeinrichtungen: Kurzschluss, Überstrom, Überleistung; Hiccup-Modus 120%–180% mit Auto-Wiederherstellung
• Abmessungen (L×B×H): 76×50×26,5 mm
• Gewicht: ca. 95 g
• Betriebstemperatur: -30℃ bis 60℃ (siehe Derating)
• Betriebsfeuchte: 20%–90% r.F. (ohne Kondensation)
