Stromversorgung / open frame TPS-H12SP-12V

AC/DCEinfachausgangSchaltnetzteil

Produktübersicht

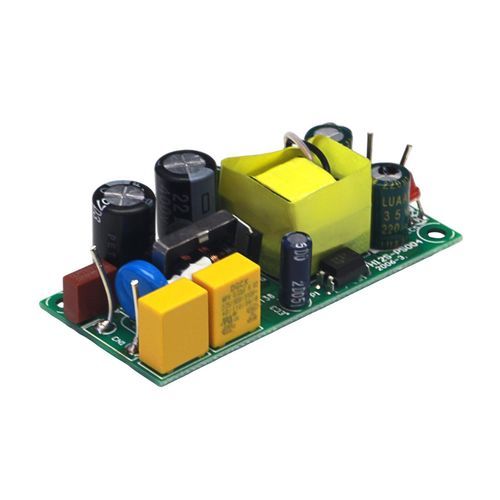

Das TPS-H12SP-12V ist ein Open-Frame-Einzelausgangs-Netzteil aus der TPS-H12SP High Voltage Series. Die kompakte Bauform (66 × 30,5 × 20 mm) und das geringe Gewicht (33 g) eignen sich für platzbeschränkte Einbauten. Das Gerät akzeptiert einen weiten Eingangsbereich (100–400 VAC bzw. 127–610 VDC) und arbeitet mit natürlicher (lüfterloser) Kühlung. Nennleistung 10 W mit Nennausgangsstrom 800 mA (Betriebsbereich 0–830 mA). Betriebsbereich -20°C bis +50°C mit lastabhängigen Vorgaben; Schaltfrequenz 40–60 kHz. Ausgangsspannungsgenauigkeit ±1% mit einstellbarem Ausgang 11,95–12,2 V. Umfangreiche Schutz- und Sicherheitsmerkmale gewährleisten zuverlässigen Dauerbetrieb.

Hauptmerkmale

• Serienzugehörigkeit: Teil der TPS-H12SP High Voltage Series.
• Gehäuse & Abmessungen: Open-frame Einzelausgang; 66 × 30,5 × 20 mm; Gewicht 33 g.
• Eingangskompatibilität: Weitbereichseingang 100–400 VAC und 127–610 VDC für weltweiten Einsatz.
• Kühlung & Leistung: Natürliche (lüfterlose) Kühlung; Nennleistung 10 W; Nennausgangsstrom 800 mA (0–830 mA).
• Betriebsbereich: -20°C bis +50°C (100% Last -20°C bis +35°C; 60% Last bei +50°C).
• Genauigkeit & Effizienz: Ausgangsgenauigkeit ±1%; Effizienz >80%.
• Schutzfunktionen: Überlastschutz (130–150% mit automatischer Rückstellung); Kurzschlussschutz (Hiccup-Modus mit automatischer Rückstellung); Überspannungsschutz (DC >130%).
• Sicherheit & Zuverlässigkeit: Isolations-/Durchschlagspannung 3 kVAC; Schaltfrequenz 40–60 kHz; Vollast-Burn-in-Test durchgeführt.

Technische Daten

• Modell: TPS-H12SP-12V (Einzelausgang, Open-frame)
• Abmessungen (L×B×H): 66 × 30,5 × 20 mm
• Gewicht: 33 g
• Eingangsspannung: 100–400 VAC; 127–610 VDC
• Eingangsstrom: 0,15 A–0,09 A
• Ausgangsspannung: 12 V (einstellbar 11,95–12,2 V)
• Ausgangsstrom: 800 mA (Bereich 0–830 mA)
• Ausgangsleistung: 10 W
• Wirkungsgrad: >80%
• Schaltfrequenz: 40–60 kHz
• Spannungsgenauigkeit: ±1%
• Betriebstemperatur: -20°C bis +50°C (100% Last -20°C bis +35°C; 60% Last bei +50°C)
• Schutzarten: Überlast (130–150% automatische Rückstellung); Kurzschluss (Hiccup automatische Rückstellung); Überspannung (DC >130%)
• Isolation / Durchschlagspannung: 3 kVAC
• Zuverlässigkeitstest: Vollast-Burn-in durchgeführt
