Stromversorgung / open frame TPS-GSH750S

AC/DCgesteuerteinstellbar

Produktübersicht

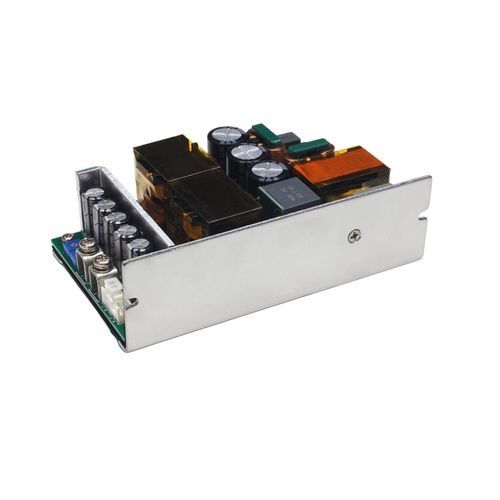

Das TPS-GSH750S-36V ist ein Open-frame-Einzelausgang-Netzteil aus der TPS-GSH750S-Serie. In einem Aluminiumgehäuse (127×76,2×40 mm) ausgeführt, akzeptiert es 85–305 VAC bzw. 120–420 VDC Eingangsspannung und liefert bis zu 500 W im Naturkonvektionsbetrieb (36 V / 13,89 A) sowie bis zu 750 W mit Zwangsbelüftung (25 CFM, 36 V / 20,84 A). Der Betriebstemperaturbereich reicht von -25 °C bis +70 °C; die Isolation beträgt 3750 VAC. Das Gerät bietet Active PFC, eine LED-Betriebsanzeige und eine Einstellmöglichkeit der Ausgangsspannung.

Wesentliche Funktionen

• Serie: TPS-GSH750S Series, Single-Output-Topologie.
• Design & Gehäuse: Open-frame-Einzelausgang mit Aluminiumgehäuse (L×B×H: 127×76,2×40 mm).
• Eingangskompatibilität: 85–305 VAC und 120–420 VDC für weltweiten Einsatz.
• Kühlung & Leistung: 500 W (Naturkonvektion) und 750 W (mit 25 CFM Lüfter).
• Betriebsbereich: -25 °C bis +70 °C für anspruchsvolle Umgebungen.
• Schutz & Effizienz: 3750 VAC Isolationsspannung; Wirkungsgrad bis zu 95 % abhängig von den Bedingungen.
• Ausgangsregelung: Ausgangsspannung einstellbar 34,2–39,6 V mit Remote-Sensing; Konstantstrom- + Konstantspannungsmodus.
• Schutzfunktionen: Eingangs-Unterspannungsschutz, Ausgangs-Kurzschlussschutz, Überstromschutz, Ausgangs-Überspannungsschutz und Übertemperaturschutz.
• Überwachung & Leistungsfaktor: Active PFC und LED-Anzeige.
• Garantie & Anwendungen: 3 Jahre Garantie. Geeignet für Industrieautomation, industrielle Steuerungssysteme, Kommunikationstechnik, LED-Systeme, Smart-Home-Anwendungen, elektronische Messgeräte und bestimmte medizinische Geräte.

Technische Daten / Spezifikationen

• Abmessungen (L×B×H): 127×76,2×40 mm
• Gewicht: 550 ± 20 g
• Eingangsspannung: 85–305 VAC (unterstützt auch 120–420 VDC)
• Eingangsstrom: 6,5 A @ 115 VAC, 4 A @ 230 VAC
• Ausgangsspannung: 36 V (einstellbar 34,2–39,6 V)
• Ausgangsleistung: 500 W (Naturkonvektion) / 750 W (Lüfterbetrieb, 25 CFM)
• Ausgangsstrom: 0–13,89 A (Naturkonvektion), 0–20,84 A (Lüfter)
• Effizienz: 91 % / 94 % (115 VAC / 230 VAC); bis zu 95 % unter bestimmten Bedingungen
• Isolationsspannung: 3750 VAC
• Betriebstemperatur: -25 °C bis +70 °C
• Leistungsfaktorkorrektur: Active PFC
• Anzeigen: LED-Betriebsanzeige
• Ausgangsmodus: Konstantstrom + Konstantspannung
• Remote-Sensing: Ja (Remote-Sensing-Anschluss)
• Schutzfunktionen: Eingangs-Unterspannung, Ausgangs-Kurzschluss, Überstrom, Ausgangs-Überspannung, Übertemperatur
• Hersteller: TPS
• Garantie: 3 Jahre
