Stromversorgung / open frame TPS-GSH750S-24VAC/DCEinfachausganggesteuert
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Format / Montage
- open frame
- Typ
- AC/DC
- Ausgang
- Einfachausgang, gesteuert, einstellbar, Konstantstrom
- Schutz
- mit Überhitzungsschutz, mit Kurzschluss-Schutz, mit Überstromschutz
- Anwendungsbereich
- für elektronische Geräte, für Industrieanwendungen, für die Automation, für LED-Beleuchtung, für Telekom-Anwendungen, für medizinische Anwendungen
- Weitere Eigenschaften
- PFC, lüftergekühlt, mit Leistungsfaktorkorrektur, konvektorgekühlt
- Eingangsspannung
Min: 85 V
Max: 420 V
- Ausgangsspannung
Min: 22,8 V
Max: 27 V
- Stromstärke
Min: 0 A
Max: 39,48 A
- Leistung
Min: 500 W
(0,68 hp)Max: 750 W
(1,02 hp)
Beschreibung
Produktübersicht

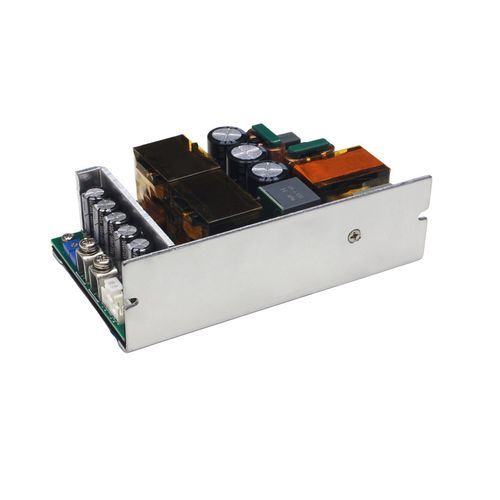

Das TPS-GSH750S-24V ist ein Open-Frame-Einzelausgangs-Netzteil der TPS-GSH750S-Serie mit Aluminiumgehäuse (127×76,2×40 mm). Es unterstützt breite Eingangsspannungsbereiche (85–305 VAC / 120–420 VDC) und liefert 500 W bei natürlicher Konvektion (24 V / 20,84 A) bzw. bis zu 750 W bei Zwangsbelüftung mit einem 25 CFM Lüfter (24 V / 31,25 A). Betriebsbereich −25 °C bis +70 °C; Isolationsspannung 3750 VAC; Wirkungsgrad bis zu 95 % unter definierten Bedingungen. Entwickelt für industrielle Anwendungen mit CC+CV-Ausgang und Fernmessung.
Hauptmerkmale
Schutzfunktionen und Steuerung
Spezifikationstabelle
Abmessungen (L×B×H): 127×76,2×40 mm
Eingangsspannung: 85–305 VAC oder 120–420 VDC
Eingangsstrom: 6,5 A @115 VAC; 4 A @230 VAC
Ausgangsspannung: 24 V (einstellbar 22,8–27 V)
Ausgangsstrom: 0–26,32 A (natürliche Kühlung); 0–39,48 A (Lüfterkühlung)
Ausgangsleistung: 500 W (natürlich) / 750 W (Lüfter, 25 CFM)
Wirkungsgrad: 91 % / 93,5 % (115 VAC / 230 VAC); bis zu 95 % unter definierten Bedingungen
Isolationsspannung: 3750 VAC
Betriebstemperatur: −25 °C bis +70 °C
Gehäuseform: Open-Frame, Aluminiumgehäuse
Spezialmodi: Konstantstrom + Konstantspannung (CC+CV); Fernmessung
Schutzfunktionen: UVP, SCP, OCP, OVP, OTP
Gewicht: 550 ± 20 g
Typische Anwendungen: Industrielle Automatisierung, industrielle Steuerungssysteme, Kommunikationstechnik, LED-Systeme, elektronische Messgeräte, medizinische Geräte
Das TPS-GSH750S-24V ist ein Open-Frame-Einzelausgangs-Netzteil der TPS-GSH750S-Serie mit Aluminiumgehäuse (127×76,2×40 mm). Es unterstützt breite Eingangsspannungsbereiche (85–305 VAC / 120–420 VDC) und liefert 500 W bei natürlicher Konvektion (24 V / 20,84 A) bzw. bis zu 750 W bei Zwangsbelüftung mit einem 25 CFM Lüfter (24 V / 31,25 A). Betriebsbereich −25 °C bis +70 °C; Isolationsspannung 3750 VAC; Wirkungsgrad bis zu 95 % unter definierten Bedingungen. Entwickelt für industrielle Anwendungen mit CC+CV-Ausgang und Fernmessung.
Hauptmerkmale
- Modell: TPS-GSH750S-24V (TPS-GSH750S Serie).
- Gehäuseform: Open-Frame, Einzelausgang; Aluminiumgehäuse (127×76,2×40 mm).
- Eingangskompatibilität: 85–305 VAC oder 120–420 VDC für weltweiten Einsatz.
- Kühl- & Leistungsmodi: 500 W (natürliche Konvektion) und 750 W (25 CFM Lüfter) bei 24 V.
- Ausgang: 24 V einstellbar (22,8–27 V) mit CC+CV-Betrieb.
- Betriebsbereich: −25 °C bis +70 °C; Isolationsspannung 3750 VAC.
- Wirkungsgrad & PFC: Bis zu 95 % Wirkungsgrad unter bestimmten Bedingungen; aktiver Leistungsfaktor-Korrektor integriert.
- Überwachung: LED-Betriebsanzeige und Fernmessanschluss für präzise Regelung.
- Garantie: 3 Jahre.
Schutzfunktionen und Steuerung
- Eingang-Unterspannungsschutz.
- Ausgang-Kurzschluss- und Überstromschutz.
- Ausgang-Überspannungsschutz.
- Übertemperaturschutz.
- Ausgangsspannungsanpassung (22,8–27 V) und Fernmessung zur Lastkompensation.
Spezifikationstabelle
Abmessungen (L×B×H): 127×76,2×40 mm
Eingangsspannung: 85–305 VAC oder 120–420 VDC
Eingangsstrom: 6,5 A @115 VAC; 4 A @230 VAC
Ausgangsspannung: 24 V (einstellbar 22,8–27 V)
Ausgangsstrom: 0–26,32 A (natürliche Kühlung); 0–39,48 A (Lüfterkühlung)
Ausgangsleistung: 500 W (natürlich) / 750 W (Lüfter, 25 CFM)
Wirkungsgrad: 91 % / 93,5 % (115 VAC / 230 VAC); bis zu 95 % unter definierten Bedingungen
Isolationsspannung: 3750 VAC
Betriebstemperatur: −25 °C bis +70 °C
Gehäuseform: Open-Frame, Aluminiumgehäuse
Spezialmodi: Konstantstrom + Konstantspannung (CC+CV); Fernmessung
Schutzfunktionen: UVP, SCP, OCP, OVP, OTP
Gewicht: 550 ± 20 g
Typische Anwendungen: Industrielle Automatisierung, industrielle Steuerungssysteme, Kommunikationstechnik, LED-Systeme, elektronische Messgeräte, medizinische Geräte
