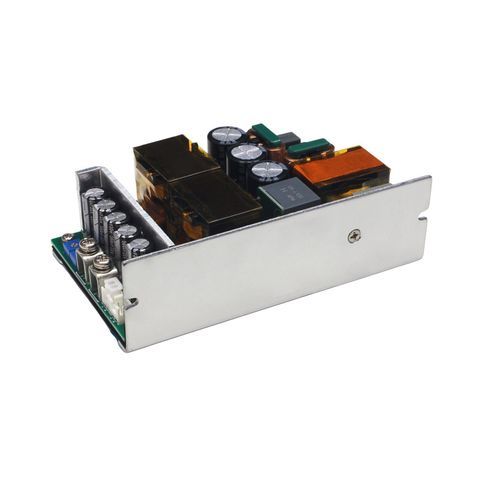

Stromversorgung / open frame TPS-GSH750S-48V

AC/DCgesteuertEinfachausgang

Produktübersicht
Das TPS-GSH750S-48V ist ein leistungsstarkes Open-Frame-Einzausgangs-Netzteil aus der TPS-GSH750S-Serie. Es verfügt über ein Aluminiumgehäuse (127×76.2×40 mm), weite Eingangsbereiche (85–305 VAC und 120–420 VDC) und liefert 500 W bei natürlicher Konvektion sowie bis zu 750 W bei Zwangskühlung mit einem 25 CFM Lüfter. Integrierte Active PFC, Remote Sensing und ein einstellbarer Ausgangsbereich von 45,6–54 V sind vorhanden.

Leistung & Merkmale

• Betriebstemperatur: -25 °C bis +70 °C.
• Isolation: 3750 VAC Isolationsspannung.
• Active PFC: Integrierte Leistungsfaktorkorrektur.
• Wirkungsgrad: 91% / 94% (115 VAC / 230 VAC); bis zu 95% unter bestimmten Bedingungen.
• Ausgangsspannungsregelung: Einstellbar 45,6–54 V.
• Ausgangsmodi: Konstantstrom (CC) und Konstantspannung (CV).
• Remote Sensing: Fernsensoreingang für präzise Spannungsregelung.
• Anzeigen: LED-Statusanzeige.
• Schutzfunktionen: Eingangsunterschutz, Ausgangskurzschluss, Überstrom, Überspannung am Ausgang und Übertemperaturschutz.
• Garantie: 3 Jahre.

Typische Anwendungen

• Industrierautomatisierungs‑Maschinen und industrielle Steuerungssysteme.
• Kommunikationsausrüstung und elektronische Messgeräte.
• LED-Systeme und Smart-Building/Haustechnik.
• Medizinische Geräte (geeignet für bestimmte medizinische Anwendungen).

Spezifikationen

• Abmessungen (L×W×H): 127 × 76.2 × 40 mm.
• Ausgangsspannung: 48 V (einstellbar 45,6–54 V).
• Ausgangsleistung: 500 W (natürliche Kühlung) / 750 W (Lüfterkühlung, 25 CFM).
• Ausgangsstrom: 0–10,42 A (natürliche Kühlung); 0–15,63 A (Lüfterkühlung).
• Eingangsspannung: 85–305 VAC; unterstützt auch 120–420 VDC.
• Eingangsstrom: 6,5 A @ 115 VAC; 4 A @ 230 VAC.
• Wirkungsgrad: 91% / 94% (115 VAC / 230 VAC); bis zu 95% unter bestimmten Bedingungen.
• Isolationsspannung: 3750 VAC.
• Betriebstemperaturbereich: -25 °C bis +70 °C.
• Gewicht: 550 ± 20 g.
• Funktionen: Active PFC, LED-Anzeige, Ausgangsspannungsregelung, Remote Sensing, CC+CV.
• Schutzfunktionen: Eingangsunterschutz, Ausgangskurzschluss, Überstrom, Ausgangsüberspannung, Übertemperatur.
• Garantie: 3 Jahre.

Technische Eigenschaften

• Produktname: TPS-GSH750S-48V
• Marke: TPS
• Article Number (intern): OF1297
• Manufacturer Code: OF0010030
• Abmessungen: 127 × 76.2 × 40 mm
• Gewicht: 550 ±20 g
• AC-Eingang: 85–305 VAC
• DC-Eingang: 120–420 VDC
• Eingangsstrom: 6,5 A (115 VAC), 4 A (230 VAC)
• Ausgangsspannung: 48 V (einstellbar 45,6–54 V)
• Ausgangsstrom: bis zu 10,42 A (natürliche Kühlung), bis zu 15,63 A (Lüfterkühlung)
• Ausgangsleistung: 500 W (natürlich), 750 W (Lüfter 25 CFM)
• Wirkungsgrad: 91% / 94% (115 VAC / 230 VAC) — bis zu 95%
• Isolation: 3750 VAC
• Funktionen: Active PFC, LED, Remote Sensing, CC+CV, Spannungsregelung
• Schutz: Eingangsunterschutz, Ausgangskurzschluss, Überstrom, Ausgangsüberspannung, Übertemperatur
• Betriebstemperatur: -25 °C bis +70 °C
• Garantie: 3 Jahre
