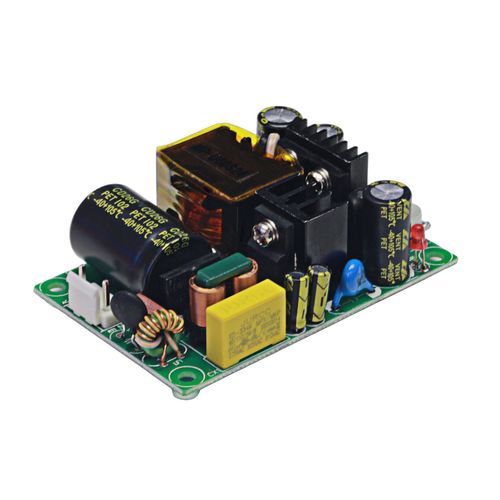

Stromversorgung / open frame TPS-MPU60S-48V

AC/DCEinfachausganggesteuert

Produktübersicht
Das TPS-MPU60S-48V ist ein Open-frame-Einzelausgangs‑Netzteil der TPS-MPU60S-Serie und liefert eine geregelte 48V-Ausgangsspannung bei Nennleistung 60W (Optionen 54W/60W). Es verfügt über ein kompaktes 3"×2"-Gehäuse (76×50×26,6 mm), ein Gewicht von ca. 90 g und eine lüfterlose Kühlung durch natürliche Konvektion, geeignet für platzkritische Industrieeinbauten. Das Gerät bietet 3000 VAC Isolationsspannung, geringe Restwelligkeit (max. 150 mVp-p) sowie integrierte Schutzfunktionen gegen Überlast, Kurzschluss und Überstrom (Hiccup-Modus mit automatischer Wiederherstellung). Eingangsspannungsbereich: 90–264 VAC oder 127–370 VDC, 47–63 Hz. Betriebsbedingungen: -25–60 °C (siehe Derating), 20–90% rF, nicht kondensierend. Normen: GB4943.1-2011 und EN55032 Klasse B.

Hauptmerkmale

• Serie: TPS-MPU60S, Open-frame Einzelausgangs‑Netzteil
• Kompakte Abmessungen: 76 × 50 × 26,6 mm, ca. 90 g
• Lüfterlose natürliche Konvektion bis 60W
• Hohe Isolationsspannung: 3000 VAC zwischen Ein- und Ausgang
• Geregelte Ausgangsspannung mit geringer Welligkeit (max. 150 mVp-p)
• Schutzfunktionen: Überlast 115%–180%, Kurzschluss, Überstrom mit Hiccup-Modus und automatischer Erholung
• Typische Effizienz: 89%
• Verfügbare Ausgangsspannungen: 9V / 12V / 24V / 36V / 48V (diese Einheit: 48V)
• Breiter Eingangskompatibilitätsbereich: 90–264 VAC / 127–370 VDC, 47–63 Hz
• Betriebsbereich: -25–60 °C (siehe Derating), 20–90% rF nicht kondensierend
• Normen: GB4943.1-2011, EN55032 Klasse B

Spezifikationen
Abmessungen (L×B×H): 76 × 50 × 26,6 mm
Wirkungsgrad: typ. 89%
Eingangsstrom: <1500 mA
Eingangsspannung: 90–264 VAC, 127–370 VDC
Ausgangsspannung: 48 V
Ausgangsleistung: 60 W
Ausgangsstrom (Tabelle): 2,5 A
Nennstrom (natürliche Kühlung): 1,25 A (Bereich 0–1,25 A)
Gewicht: ca. 90 g

Technische Daten

• Modell: TPS-MPU60S-48V
• Serie: TPS-MPU60S
• Nennleistung: 60 W (auch 54 W Option)
• Nennstrom (natürliche Kühlung): 1,25 A; Tabellenwert: 2,5 A
• Rippel (max): 150 mVp-p
• Isolationsspannung: 3000 VAC
• Schutzfunktionen: Überlast 115%–180%, Kurzschluss, Überstrom (Hiccup-Modus, automatische Wiederherstellung)
• Eingangsbereich: 90–264 VAC / 127–370 VDC; 47–63 Hz
• Eingangsstrom: <1500 mA
• Wirkungsgrad: typ. 89%
• Betriebstemperatur: -25–60 °C (siehe Derating)
• Feuchte: 20–90% rF, nicht kondensierend
• Abmessungen: 76 × 50 × 26,6 mm
• Gewicht: ca. 90 g
• Normen: GB4943.1-2011, EN55032 Klasse B
