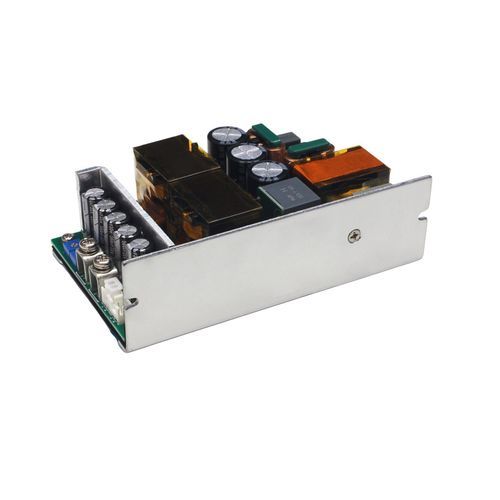

Stromversorgung / open frame TPS-GSH750S-12V

AC/DCEinfachausgangSchaltnetzteil

Produktübersicht
Das TPS-GSH750S-12V ist ein Einzelausgangs-Open-Frame-Netzteil 12V aus der TPS-GSH750S Serie mit Aluminiumgehäuse und kompakter Bauform. Es unterstützt weite AC- und DC-Eingangsbereiche und liefert bis zu 500 W bei natürlicher Konvektion bzw. bis zu 750 W bei erzwungener Lüftung (25 CFM), geeignet für industrielle und medizinische Einsatzbereiche.

Betriebs- und Funktionsbeschreibung
Einzelausgang 12V, einstellbar 11,4–12,8V. 500W im Naturzug und bis zu 750W (12V / 62,5A) mit 25CFM-Lüfter. Betriebstemperaturbereich: -25℃ bis +70℃. Isolationsspannung: 3750VAC. Integriertes Active PFC, LED-Betriebsanzeige und Remote-Sensing für präzise Spannungsregelung. Unterstützt Konstantstrom- und Konstantspannungsbetrieb.

Schutzfunktionen und Zuverlässigkeit

• Unterspannungsschutz am Eingang
• Kurzschlussschutz am Ausgang
• Überstromschutz
• Ausgangsüberspannungsschutz
• Übertemperaturschutz

Anwendungsbereiche

• Industrielle Automatisierungsmaschinen
• Industrielle Steuerungssysteme
• Kommunikationsausrüstung
• LED-Systeme
• Smart-Home-Technologien
• Elektronische Messinstrumente
• Medizinische Geräte

Wesentliche Merkmale

• Mitglied der TPS-GSH750S Serie
• Einzelausgang, Open-Frame-Design mit Aluminiumgehäuse
• Abmessungen (L×W×H): 127×76.2×40 mm
• Eingangskompatibilität: 85–305 VAC und 120–420 VDC
• Kühlung & Leistung: 500W (natürliche Konvektion), 750W (25CFM Lüfter)
• Betriebstemperaturbereich: -25℃ bis +70℃
• Isolation: 3750VAC
• Hohe Effizienz (bis zu 95%)
• Active PFC integriert
• LED-Betriebsanzeige
• Ausgangsspannungs-Einstellbereich: 11,4–12,8V; Remote-Sensing
• Ausgangsmodus: Konstantstrom + Konstantspannung
• Umfassende Schutzmechanismen
• 3 Jahre Garantie

Technische Daten

• Article Number: OF1294
• Manufacturer Code: OF0010027
• Manufacturer: TPS
• Abmessungen (L×W×H): 127×76.2×40 mm
• Effizienz: 90% / 93% (115VAC / 230VAC); bis zu 95% dokumentiert
• Eingangsstrom: 6.5A @ 115VAC, 4A @ 230VAC
• Eingangsspannung: 85–305 VAC (120–420 VDC unterstützt)
• Ausgangsspannung: 12 V (einstellbar 11,4–12,8V)
• Ausgangsstrom: 0–41.67A (natürliche Kühlung), 0–62.5A (Lüfterkühlung)
• Ausgangsleistung: 500W (natürlich), 750W (Lüfter)
• Gewicht: 550 ± 20 g
• Isolationsspannung: 3750 VAC
• Umgebungstemperaturbereich: -25℃ bis +70℃
• Funktionen: Active PFC, LED-Anzeige, Remote Sensing, Konstantstrom + Konstantspannung
• Schutzfunktionen: Eingang-Unterspannung, Ausgang-Kurzschluss, Überstrom, Ausgang-Überspannung, Übertemperatur
• Garantie: 3 Jahre
