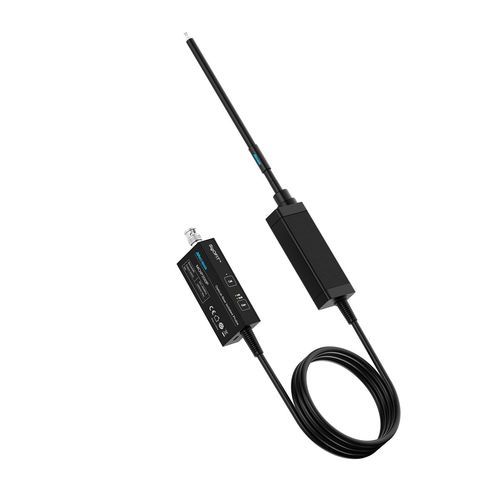

Tastspitze für Hochfrequenz MOIP200P

Schnittstellenkoaxial

Überblick
Die Micsig MOIP200P ist eine faseroptisch isolierte Oszilloskopsonde für differentielle und schwebende Spannungsmessungen in der Leistungselektronik und Halbleitertestung. Sie liefert 200MHz Bandbreite mit 1,75ns Anstiegszeit und eine ausgezeichnete Gleichtaktdämpfung und bietet damit eine vollständige galvanische Isolationslösung für Hochspannungs- und empfindliche Messumgebungen.

Hauptmerkmale

• 200MHz Bandbreite: 1,75ns Anstiegszeit zur zuverlässigen Erfassung von Schalttransienten.
• Hohe CMRR: 180dB DC-Gleichtaktunterdrückung, 122dB bei 200MHz.
• 85kV galvanische Isolation: 85kVpk Isolationsbewertung für Hochpotenzialprüfungen.
• Niedriges Rauschen und hohe Genauigkeit: <0,3mVrms Rauschen, 1% DC-Genauigkeit, 0,1% Offsetdrift-Reduktion.
• Modulare Dämpfer: Messbereich 10mV bis 20kV mit austauschbaren Spitzen und dualen 0dB/20dB Bereichen.
• Niedrige Eingangskapazität: 1pF mit kurzen koaxialen Messleitungen zur Minimierung der Schaltungsbelastung.
• Kontinuierliche optische Kalibrierung: optische Leistungsvermessung und automatische Kalibrierung für stabile Langzeitmessungen.
• Standard-Schnittstelle: BNC-Ausgang, 2 m Glasfaserkabel, 12V DC Versorgung.

Anwendungen

• Validierung von SMPS und DC-DC-Wandlern
• Wellenformanalyse für Motorantriebe und Wechselrichter
• IGBT- und Wide-Bandgap-Halbleitertests
• Hochspannungs-Isolationsprüfungen und Mittelspannungs-Systemtests
• EMV/ESD-Diagnose und Signalintegritätsprüfung

Spezifikationen
Bandbreite: 200MHz
Anstiegszeit: ≤1,75ns
CMRR: 180dB (DC), 122dB (200MHz)
Isolationsbewertung: 85kVpk
Eingangskapazität: 1pF
Rauschen (voller Bandbreite): <0,3mVrms
Stromversorgung: DC 12V
Schnittstelle: BNC
Dämpfungsbereiche: 0dB / 20dB (modulare Spitzen)
Messbereich: 10mV bis 20kV (mit Dämpferspitzen)

Bestellung und Hersteller

• Artikelnummer: OIP1011
• Hersteller: Micsig
• Modell: MOIP200P
• Kabel: 2 m Glasfaserkabel
• Typische Anwendung: Prüfstände in Labor und Produktion für Leistungselektronik
