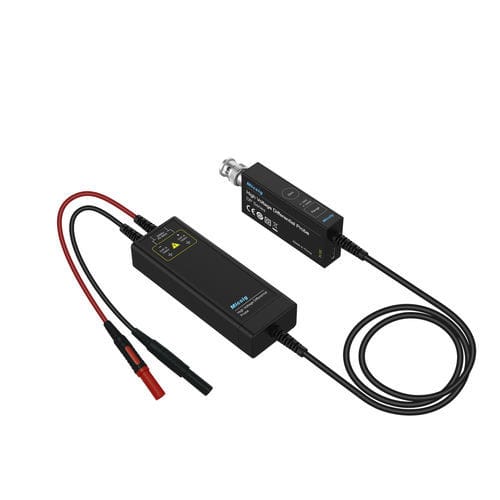

Test-Sonde DP701

AktivHochspannungelektrisch leitend

Die Differenzsonde DP701 ist ein leistungsstarkes Mitglied der Micsig DP-Serie von Hochspannungs-Differenzsonden, die für vielfältige Anforderungen bei Hochspannungsprüfungen entwickelt wurden. Als Teil der renommierten DP-Serie verfügt sie über die fortschrittlichen Funktionen der Serie und ist mit anderen Modellen wie der Differenzsonde DP700, der Hochspannungssonde DP1500, der Differenzsonde DP3000 und der 100-MHz-Sonde DP7000 kompatibel, die jeweils auf bestimmte Anwendungen zugeschnitten sind. Diese Sonde vereint Präzision und Zuverlässigkeit und eignet sich daher ideal für verschiedene industrielle Testszenarien. Wichtigste Merkmale Bandbreite: Die DP701 bietet eine Bandbreite von 150 MHz und gewährleistet damit genaue Messungen in Hochfrequenzumgebungen. Für höhere Bandbreitenanforderungen umfasst die Serie 500-MHz-Hochspannungs-Differenzmessfühlermodelle wie DP705 und DP1505. Max. Eingangsdifferenzspannung: Sie unterstützt geeignete Spannungsbereiche für Hochspannungsprüfungen. Für extreme Spannungsanforderungen bietet die Serie Differenzspannungs-Sonden mit 7000 Vpk wie die DP7000. Rauschverhalten: Als rauscharme Hochspannungssonde beträgt ihr Rauschen bei voller Bandbreite 22 mVrms (20X) und 80 mVrms (200X) und bei einer Bandbreitenbegrenzung von 5 MHz 8 mVrms (20X) und 70 mVrms (200X), wodurch eine hohe Empfindlichkeit für die Erkennung kleiner Signale gewährleistet ist. CMRR: Als Differenzsonde mit hohem CMRR verfügt sie über eine ausgezeichnete Gleichtaktunterdrückung mit folgenden Spezifikationen: DC: >-80 dB, 100 kHz: >-60 dB, 10 MHz: >-30 dB, 100 MHz: >-26 dB, wodurch sie sich für schwimmende Messungen mit Differenzsonden eignet, bei denen hohe Gleichtaktspannungen bei hohen Frequenzen auftreten. Schnittstelle: Ausgestattet mit einer BNC-Schnittstelle kann die Differenzsonde nahtlos mit jedem Oszilloskop zusammenarbeiten und verbessert so die Kompatibilität zwischen verschiedenen Testaufbauten. Design: Basierend auf der Technologie optisch isolierter Differenzsonden zeichnet sie sich durch geringes Rauschen, hervorragende Amplituden-Frequenz-Eigenschaften und ein kompaktes Metallgehäuse für starke Störfestigkeit aus. Außerdem verfügt sie über eine Ein-Tasten-Auto-Zero-Funktion, zwei Messbereiche und eine Überlastungsalarmfunktion. Anwendungen: Sie eignet sich ideal als Sonde für den Entwurf von Motorantrieben und als Testsonde für Wechselrichter-USVs, aber auch für den Entwurf elektronischer Vorschaltgeräte, Hochspannungsisolationsmessungen und vieles mehr. Zusätzliche Merkmale: Die Serie umfasst fortschrittliche Spezifikationen wie eine Differenzsonde mit einer Abtastrate von 3 Ga/s und eine Sonde mit einer Speichertiefe von 360 Mpts, was ihre Vielseitigkeit in komplexen Testszenarien erhöht.
