Analoges Oszilloskop TO1004

analog / digitaltragbarTisch

Produktübersicht

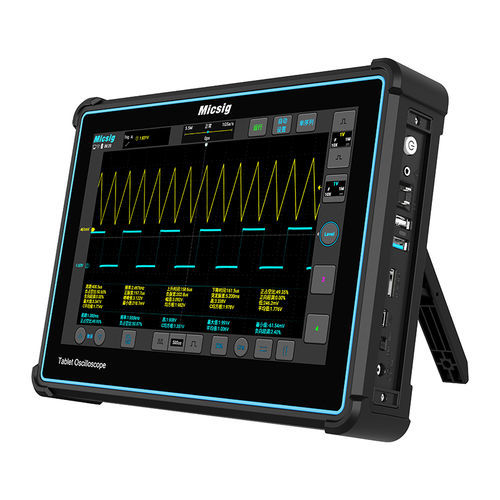

Der Micsig TO1004 ist ein 100-MHz-Tablet-Oszilloskop für Embedded-Debugging, Elektronikprüfung, Ausbildung und Außendienst. Es bietet 4 analoge Kanäle, bis zu 1 GSa/s Echtzeitabtastrate und bis zu 110 Mpts Speichertiefe, um schnelle Transienten und langdauernde Signale präzise zu erfassen.

Display, Mobilität & Stromversorgung
10,1" kapazitives Multi-Touch-Display (1280×800) mit Pinch-to-Zoom, Drag- und Tap-Steuerung. Integrierter 7,4V/7500mAh Li‑ion Akku mit Power-Off-Lock für sicheren Transport. Gewicht ca. 1,9 kg mit Akku, geeignet für Labor und Feldarbeit.

Konnektivität & Speicherung
Wi‑Fi und USB mit Fernsteuerung per PC-Software oder Mobile-App (Android/iOS). HDMI-Ausgang für Projektion. 32 GB interner Speicher für Wellenformen, Screenshots und Videos.

Analyse, Decodierung & erweiterte Funktionen
Hardware-basierte serielle Decodierung und Trigger für RS-232/422/485/UART, CAN, CAN FD, LIN, SPI und I²C. Erweiterte Rechenfunktionen (+, −, ×, ÷, FFT, Integration, Differentiation) und hardwareseitige digitale Filterung (Hoch-/Tiefpass, 20 MHz Cutoff bis 30 kHz). Schnelles Speichern im BIN-Format. 31 automatische Messungen mit Statistik (bis zu 10.000 Messwerte). Nutzerdefinierbare Kanalbeschriftungen.

Hauptmerkmale

• 100 MHz Bandbreite: 4 analoge Kanäle, bis zu 1 GSa/s Echtzeitabtastrate.
• Tiefe Speicher: Bis zu 110 Mpts für lange Aufzeichnungen.
• Schnelle Wellenform-Erfassung: 780.000 wfms/s mit 256 Intensitätsstufen und Farbetemperatur-Anzeige.
• Großes Touch-Display: 10,1" kapazitiver Touch, 1280×800 Auflösung mit Multi-Touch-Gesten.
• Mobil & akkubetrieben: 7,4V/7500mAh Li‑ion Akku mit Power-Off-Lock.
• Umfassende serielle Decodierung: RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C (Hardware).
• Erweiterte Trigger: Edge, Pulse, Logic, N-Edge, Runt, Slope, Timeout, Video und serielle Bus-Trigger.
• Schnellspeicher: Wellenformen im BIN-Format speichern.
• Hardware-Digitalfilter: Hoch-/Tiefpassfilter (20 MHz Cutoff, bis 30 kHz).
• Fernsteuerung & Konnektivität: Wi‑Fi, USB, HDMI; Fernsteuerung via PC/Mobil-App.
• Umfangreiche Messungen: 31 automatische Messungen mit Statistik (bis zu 10.000 Messwerte).
• Großer interner Speicher: 32 GB.
• Android OS: Android-basiertes Betriebssystem.

Technische Daten

• Modell: TO1004
• Marke: Micsig
• Analoge Kanäle: 4
• Bandbreite: 100 MHz
• Speichertiefe: 110 Mpts
• Echtzeitabtastrate: 1 GSa/s
• Anstiegszeit: ≤3,5 ns
• Wellenform-Erfassungsrate: 780.000 wfms/s
• Intensitätsstufen: 256 + Farbetemperatur-Anzeige
• Display: 10,1" kapazitiver Touch, 1280×800
• Batterie: 7,4V / 7500 mAh Li‑ion, Power-Off-Lock
• Gewicht: ~1,9 kg (mit Batterie)
• Serielle Decodierung/Trigger: RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C
• Digitalfilter: HP/LP Hardware (20 MHz Cutoff, bis 30 kHz)
• Speicher: 32 GB intern
• Konnektivität: Wi‑Fi, USB, HDMI; Fernsteuerung via PC/Mobil-App
• Schnellspeicherung: BIN Wellenform-Save
• Automatische Messungen: 31 mit Statistik (bis zu 10.000 Messwerte)
• Mathematische Funktionen: +, −, ×, ÷, FFT, Integration, Differentiation
• Betriebssystem: Android-basiert
