Elektrische Tastspitze MOIP1000P

für HochfrequenzSchnittstellenkoaxial

Produktübersicht

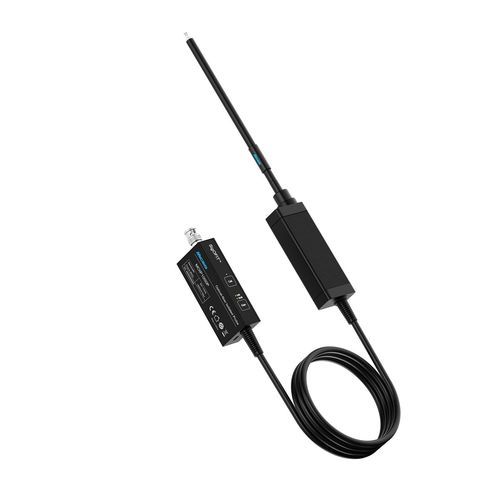

Die optisch isolierte Sonde MOIP1000P SigOFIT Gen 3 von Micsig ist eine leistungsfähige Glasfaser-Sonde für ultraschnelle Differenzial- und Floating-Spannungsmessungen in der Leistungshalbleiter- und Konverterprüfung. Sie bietet 1 GHz Bandbreite, ≤450 ps Anstiegszeit, einen sehr niedrigen Rauschpegel von 0,3 mVrms, 1 % DC-Gengenauigkeit, 0,1 % Nullpunktdrift und eine Gleichtakt-Spannungsfestigkeit von 85 kVpk für umfangreiche galvanische Trennung in Hochspannungsumgebungen.

Hauptmerkmale

• 1 GHz Bandbreite mit maximal 450 ps Anstiegszeit zum Erfassen schneller Schalttransienten.
• Hoher CMRR: 180 dB bei DC und 108 dB bei 1 GHz zur Unterdrückung von Gleichtaktstörungen bei hohen Schaltfrequenzen.
• 85 kVpk Gleichtaktspannungsfestigkeit für vollständige galvanische Trennung und sichere Hochspannungsprüfungen.
• Extrem niedriges Rauschen: 0,3 mVrms Rauschpegel, 1 % DC-Gengenauigkeit, 0,1 % Nullpunktdrift.
• Auswechselbare Dämpfungen für Differenzsignale von 0,01 V bis 20 kV und Umschaltung 0 dB / 20 dB.
• Minimale Eingangskapazität (1 pF Minimum) mit kurzen koaxialen Messleitungen, optimiert für Tests an GaN-, SiC- und IGBT-Bauelementen ohne Belastung der Schaltung.
• Echtzeit-Kompensation der optischen Leistung und automatische Kalibrierung für durchgehend hochtreue Wellenform-Ausgabe und sofortige Messbereitschaft beim Einschalten.
• 2 m Glasfaserkabel, DC 12 V Versorgung, universelle BNC-Schnittstelle.

Anwendungen

• Entwicklung und Prüfung von Motorantrieben
• Prüfung von Leistungswandlern und Schaltnetzteilen
• Inverter-Design-Tests und UPS-Prüfungen
• Bewertung von Leistungsbauelementen (GaN/SiC/IGBT)
• Messung an Stromshunts
• Fehleranalyse EMI und ESD

Technische Daten

• Bandbreite: 1 GHz
• CMRR: 180 dB (DC), 108 dB (1 GHz)
• Schnittstelle: BNC
• Rauschen (vollständige Bandbreite): < 0,3 mVrms
• Stromversorgung: DC 12 V
• Anstiegszeit: ≤450 ps
• Eingangskapazität: 1 pF (Minimum)
• Gleichtakt-Spannungsfestigkeit: 85 kVpk
• Messbereich: 0,01 V bis 20 kV differentiell (mittels austauschbarer Dämpfungen)
• Gangsumschaltung: 0 dB / 20 dB
• Glasfaserkabellänge: 2 m
