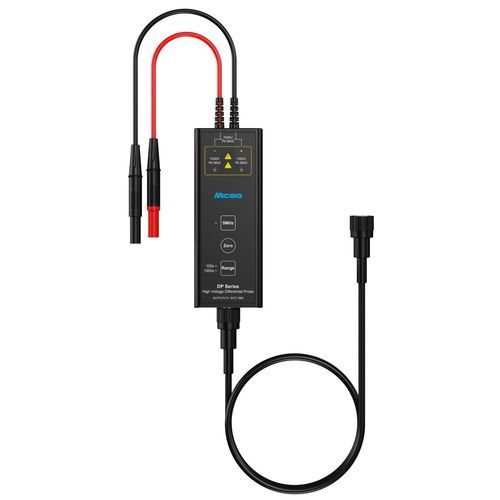

Tastspitze für Hochfrequenz DP1500

elektrischSchnittstellen

Überblick
Der DP1500 ist eine hochleistungsfähige Differenz-Spannungssonde für präzise Messungen differenzieller Spannungen in Hochspannungs- und Hochfrequenzumgebungen. Mit einer Bandbreite von 100 MHz und einer maximalen differentiellen Eingangsspannung von 1500 Vpk (500X Dämpfung) eignet sie sich für Anwendungen wie Energiesysteme neuer Fahrzeuge, Photovoltaik-Wechselrichter und Schaltnetzteilentwicklung. Die Sonde verfügt über hohe Eingangsimpedanz und geringe Eingangskapazität zur Minimierung von Belastungseffekten und Rauschen. Sie unterstützt DC 5V und USB Type-C Stromversorgung, One-Touch-Nullkalibrierung, Dual-Bereich-Auswahl und eine 5 MHz Bandbreitenbegrenzung. Überlastanzeige und programmsteuerbare Befehle ermöglichen die Integration in automatisierte Prüfsysteme. Der DP1500 wird mit einem vollständigen Zubehörsatz für die sofortige Inbetriebnahme geliefert.

Hauptmerkmale

• Hohe Spannung & hohe Bandbreite: max. 1500 Vpk Eingang, 100 MHz Bandbreite für Hochfrequenz-/Hochspannungsprüfungen.
• Dual-Bereich-Auswahl: 500X und 50X Dämpfungsoptionen zur Anpassung an Prüfpegel.
• One-Touch-Nullkalibrierung: schnelle Offsetkalibrierung vor Messungen.
• 5 MHz Bandbreitenbegrenzung: unterdrückt hochfrequentes Rauschen für klarere Wellenformen.
• Duale Stromversorgungsanschlüsse: unterstützt DC 5V und USB Type-C für flexible Nutzung.
• Programmsteuerung: Integration in automatisierte Testaufbauten.
• Hoher CMRR: > -80 dB bei DC, > -60 dB bei 100 kHz, für genaue Differenzmessungen.
• Niedriger Rauschpegel: < 50 mVrms bei 50X, erhöht die Empfindlichkeit für kleine Signaländerungen.
• Kompaktes, integriertes Design: alle Funktionen in einer Einheit für einfachen Einsatz.

Spezifikationen (Tabelle)
Parameter : Wert
Bandbreite : 100 MHz
Max. differentielle Eingangsspannung (DC+AC PK) : 1500 V (500X), 150 V (50X)
Rauschen (Vollband) : ≤ 200 mVrms (500X), ≤ 50 mVrms (50X)
CMRR : > -26 dB (100 MHz), > -30 dB (10 MHz), > -60 dB (100 kHz), > -80 dB (DC)
Verzögerungszeit : 12,5 ns (50X), 12,1 ns (500X)
Eingangsimpedanz : 13,2 MΩ / 1,67 pF (differenziell), 6,6 MΩ / 3,3 pF (jeweils Eingang gegen Masse)
Ausgangsimpedanz : 1 MΩ

Technische Daten

• Bandbreite: 100 MHz
• Max. differentielle Eingangsspannung (DC+AC PK): 1500 V (500X) und 150 V (50X)
• Rauschen (Vollband): ≤ 200 mVrms (500X), ≤ 50 mVrms (50X)
• CMRR: > -26 dB (100 MHz), > -30 dB (10 MHz), > -60 dB (100 kHz), > -80 dB (DC)
• Verzögerungszeit: 12,5 ns (50X), 12,1 ns (500X)
• Eingangsimpedanz: 13,2 MΩ / 1,67 pF (differenziell); 6,6 MΩ / 3,3 pF (jeweils Eingang gegen Masse)
• Ausgangsimpedanz: 1 MΩ
• Eingangsabschwächung: Optionen 500X und 50X
• Stromversorgungsoptionen: DC 5V und USB Type-C
• Funktionen: One-Touch-Nullkalibrierung, Dual-Bereich-Auswahl, 5 MHz Bandbreitenbegrenzung, Überlastanzeige, programmsteuerbare Befehle
