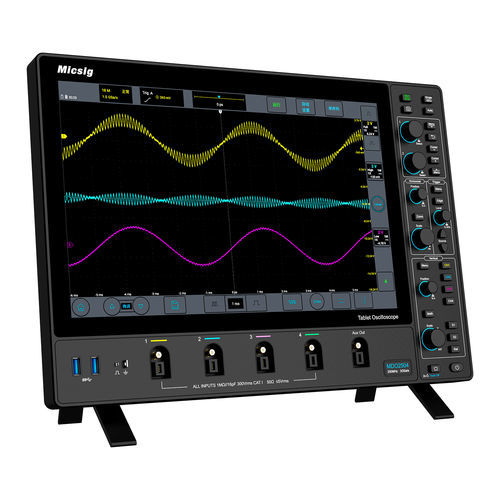

Digitales Oszilloskop MDO5004

analogMischsignalTisch

Produktübersicht
Das MDO5004 ist ein 4-Kanal-Digital-Speicher-Oszilloskop von Micsig mit 500 MHz Bandbreite, 360 Mpts Speichertiefe und einer Echtzeitabtastrate von 3 GSa/s. Es wurde für die präzise Erfassung und Analyse analoger und gemischter Signale entwickelt und bietet einen niedrigen Rauschpegel (<90 µVrms) sowie ein 14-Zoll entspiegeltes kapazitives Touchdisplay (1920x1200). Die Konnektivität umfasst PC- und mobile Fernsteuerung, SCPI-Unterstützung und 32 GB internen Speicher. Die Mic-OPI™-Sonden-Schnittstelle ermöglicht automatische Sondenkompensation und Dämpfungsanpassung.

Hauptmerkmale

• Hohe Bandbreite und große Speichertiefe: 500 MHz; bis zu 360 Mpts für lange Wellenformen.
• Hervorragende Signalintegrität: niedriger Rauschpegel (<90 µVrms) und hohe Wellenform-Erfassungsrate (230.000 wfms/s).
• Fortgeschrittene Erfassungsmodi: segmentierter Speicher zur effizienten Erfassung intermittierender Ereignisse (Serienspakte, Pulse).
• Benutzerfreundliche Bedienung: 14-Zoll hochauflösendes kapazitives Touchscreen (1920x1200) mit intuitiver UI.
• Intelligente Sonden-Schnittstelle: Mic-OPI™ für automatische Anpassung und Kompensation von Sonden.
• Umfangreiche Konnektivität und Steuerung: PC-/Mobilfernbedienung, SCPI-Unterstützung und 32 GB interner Speicher.
• Umfassende Protokollanalyse: integrierte Decodierung für CAN FD, LIN, SPI, I²C, ARINC-429 und MIL-STD-1553B.
• Platzsparendes Gehäuse: ultraflaches Design (35,8 mm) mit Wand- oder Arm-Montageoptionen.

Spezifikationen
Analoge Kanäle — 4
Bandbreite — 500 MHz
Speichertiefe — 360 Mpts
Echtzeit-Abtastrate — 3 GSa/s
Anstiegszeit — ≤0,7 ns
Wellenform-Erfassungsrate — 230.000 wfms/s
Rauschpegel — <90 µVrms
Display — 14-Zoll kapazitives Touchdisplay, 1920 x 1200
Interner Speicher — 32 GB
Sonden-Schnittstelle — Mic-OPI™ (automatische Sondenkompensation)

Technische Angaben

• Article Number: OS1079
• Manufacturer Code: OSC010006
• Hersteller: Micsig
• Modell: MDO5004
• Analoge Kanäle: 4
• Bandbreite: 500 MHz
• Speichertiefe: 360 Mpts
• Echtzeit-Abtastrate: 3 GSa/s
• Wellenform-Erfassungsrate: 230.000 wfms/s
• Rauschpegel: <90 µVrms
• Display: 14-Zoll entspiegeltes kapazitives Touchdisplay, 1920 x 1200
• Interner Speicher: 32 GB
• Sonden-Schnittstelle: Mic-OPI™ (automatische Kompensation)
• Unterstützte Bus-Decodierung: CAN FD, LIN, SPI, I²C, ARINC-429, MIL-STD-1553B
• Erweiterte Analyse: segmentierter Speicher, erweiterte Mathematik und FFT
• Gehäuse: ultraflach (35,8 mm); unterstützt Wand- oder Arm-Montage
